Jak podłączyć termostat do ogrzewania podłogowego? To pytanie, na które odpowiedź pozwoli Ci raz na zawsze pożegnać niedogrzane kąty i przegrzane pomieszczenia, zapewniając równomierne ciepło w całym domu. Integracja elektrycznego ogrzewania podłogowego z precyzyjnym termostatem stanowi podstawę inteligentnego systemu grzewczego sterownik monitoruje temperaturę czujnikami podłogowymi lub powietrznymi, automatycznie regulując moc mat grzewczych, co zapobiega przegrzaniu i gwarantuje optymalne warunki termiczne dokładnie tam, gdzie ich potrzebujesz. Dzięki temu nie tylko zyskujesz komfort na najwyższym poziomie, ale także znacząco obniżasz rachunki za energię, bo system działa efektywnie, unikając niepotrzebnych strat ciepła i dostosowując się do Twojego harmonogramu dnia. Podłączenie jest proste: podłącz przewody zasilające i sygnałowe do termostatu zgodnego z normami (np. z regulacją PID), a instalację najlepiej powierzyć specjaliście, by uniknąć błędów i zapewnić bezpieczeństwo. (148 słów)

Jak podłączyć termostat do ogrzewania podłogowego
Czy zastanawiałeś się kiedyś, dlaczego połączenie systemu ogrzewania podłogowego z termostatem jest tak często podkreślane przez specjalistów jako optymalne? To nie tylko kwestia wygody. Analizując dostępne informacje na temat działania systemów grzewczych, widać wyraźnie synergia między tymi dwoma elementami. Termostaty nie tylko włączają i wyłączają ogrzewanie, ale przede wszystkim pozwalają na inteligentne zarządzanie temperaturą w pomieszczeniu, reagując na zmieniające się warunki i preferencje użytkowników. | Element Systemu Ogrzewania Podłogowego | Kluczowa Funkcja w Połączeniu z Termostatem | Korzyść dla Użytkownika | | :--------------------------------------- | :------------------------------------------- | :----------------------- | | Mata/Folia Grzewcza | Źródło Ciepła | Równomierny rozkład temperatury | | Termostat (Sterownik) | Centralne Zarządzanie | Precyzyjna kontrola, programowanie | | Czujniki (Podłogi/Powietrza) | Monitoring Temperatury | Utrzymanie ustawionej wartości, ochrona przed przegrzaniem | | Strefy Grzewcze (Wiele termostatów) | Niezależna Regulacja Pomieszczeń | Oszczędności, Komfort w różnych strefach | To zestawienie pokazuje, że termostat nie jest tylko "pstryczkiem" to mózg całego systemu, który bez niego działałby, owszem, ale ślepo i marnotrawiłby energię. Posiada on kluczowe elementy, takie jak czujniki temperatury powietrza i podłogi, które nieustannie monitorują sytuację. Wiele modeli oferuje programowalne harmonogramy pracy, co jest strzałem w dziesiątkę dla oszczędnych system grzeje wtedy, gdy naprawdę jest to potrzebne, a obniża temperaturę, gdy dom jest pusty. To właśnie dzięki możliwości ustawienia temperatury co do stopnia i dostosowania jej do indywidualnych potrzeb, ogrzewanie podłogowe z termostatem staje się niezwykle efektywne energetycznie, a to bezpośrednio przekłada się na niższe rachunki za ogrzewanie, co jest przecież priorytetem dla większości z nas.

Wykres ilustrujący potencjalne oszczędności energii dzięki zastosowaniu programowalnego termostatu.

Dodatkowo, dzięki systemom z wieloma termostatami, możliwe jest tworzenie niezależnych stref grzewczych w domu, co pozwala na jeszcze lepsze dopasowanie komfortu i zużycia energii do faktycznego użytkowania poszczególnych pomieszczeń. Wyobraźmy sobie sytuację, gdzie sypialnie wymagają niższej temperatury niż salon w ciągu dnia, a wyższej wieczorem termostat doskonale poradzi sobie z takim zadaniem. To po prostu sprytne zarządzanie cieplnym dobrostanem naszego domu.

Podłączanie zasilania elektrycznego termostatu (L i N)

Pierwszym i absolutnie krytycznym krokiem podczas łączenia termostatu z elektrycznym ogrzewaniem podłogowym jest doprowadzenie do niego zasilania elektrycznego mówimy tu o przewodach fazowym (L) i neutralnym (N). To jak podłączenie serca systemu do sieci krwionośnej budynku.

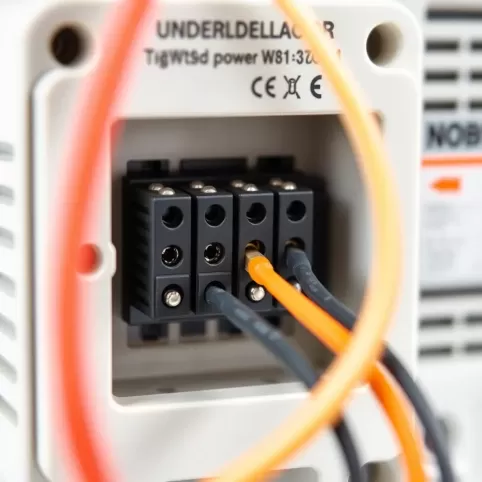

Zobacz także Jak podłączyć sterownik do ogrzewania podłogowego

Zanim cokolwiek podłączysz, musisz, ale to musisz odciąć zasilanie w obwodzie, do którego będziesz pracować. Idź do skrzynki rozdzielczej, znajdź odpowiedni wyłącznik nadprądowy (popularnie nazywany "korkiem") często 10A lub 16A dla obwodów grzewczych, ale zawsze sprawdź to w projekcie instalacji i upewnij się, że jest w pozycji "OFF". Podwójne sprawdzenie woltomierzem czy próbnikiem napięcia nigdy nie zawadzi; bezpieczeństwo to podstawa, nie ma co "jechać na pałę".

Standardowa instalacja domowa w Polsce pracuje na napięciu 230V AC. Przewód fazowy (L) zazwyczaj ma kolor brązowy lub czarny, natomiast neutralny (N) jest niebieski. Uziemienie (PE), często w kolorze żółto-zielonym, również powinno być obecne w puszce instalacyjnej, choć sam termostat zazwyczaj go nie wymaga do działania, to musi być w puszce zgodnie z przepisami.

Termostat, którego używasz do sterowania ogrzewaniem podłogowym, będzie miał z tyłu terminale opisane jako "L in" lub "Power L" oraz "N in" lub "Power N". To właśnie do tych złącz podłączasz przewody zasilające z instalacji ściennej.

Polecamy Jak podłączyć elektryczne ogrzewanie podłogowe

Należy odpowiednio przygotować końcówki przewodów przed podłączeniem. Użyj ściągacza izolacji, aby usunąć około 8-10 mm izolacji z każdego przewodu ani za mało, bo połączenie będzie słabe, ani za dużo, bo goły drut będzie wystawał, stwarzając ryzyko zwarcia. Średnica przewodów zasilających w puszce zazwyczaj wynosi 1.5 mm² lub 2.5 mm² w zależności od obciążenia, ale standardem dla obwodów oświetleniowych i gniazdkowych jest 1.5mm², natomiast grzewczych często 2.5mm². Termostat powinien być zaprojektowany do pracy z takimi przekrojami.

Wprowadź przewody w odpowiednie zaciski terminala termostatu i solidnie je dokręć śrubokrętem (pamiętaj o odpowiednim rozmiarze, żeby nie uszkodzić gniazda śruby) lub wciśnij w szybkozłączki, jeśli termostat takie posiada. Połączenie musi być pewne i stabilne luźne połączenia są częstą przyczyną przegrzewania się styków, iskrzenia, a w skrajnych przypadkach nawet pożaru.

Niektóre termostaty wymagają także podłączenia przewodu zerowego (N) do swojego zasilania, nawet jeśli same w sobie nie pobierają dużo prądu, co jest konieczne do działania wbudowanej elektroniki, wyświetlacza, czy komunikacji bezprzewodowej w modelach smart. Zawsze konsultuj się z instrukcją producenta danego modelu termostatu to Twój osobisty przewodnik krok po kroku, często ilustrowany, dostarczający dokładnych schematów i parametrów, które są po prostu święte.

Polecamy Jak podłączyć ogrzewanie podłogowe elektryczne

Przewód zasilający musi być poprowadzony od punktu zasilania (np. puszki za termostatem, do której doprowadzone jest zasilanie z rozdzielnicy) do odpowiednich zacisków termostatu. Upewnij się, że przewody są starannie ułożone w puszce i nie są nadmiernie naprężone po zamontowaniu termostatu na ścianie. Warto zostawić mały zapas przewodu na wypadek przyszłych prac serwisowych.

Terminale zazwyczaj są jasno oznaczone symbolami L i N dla zasilania. Podłącz L z instalacji do L termostatu, i N z instalacji do N termostatu. Choć wydaje się to trywialne, błędy na tym etapie mogą uszkodzić termostat lub, co gorsza, stworzyć zagrożenie.

Po dokręceniu wszystkich śrub lub zabezpieczeniu szybkozłączek, delikatnie pociągnij za każdy przewód, aby upewnić się, że są mocno osadzone i nie wysuną się pod wpływem wibracji czy przypadkowego ruchu. Pewne połączenie to klucz do niezawodnego działania ogrzewania podłogowego razem z termostatem. To elementarna, ale niezwykle ważna czynność, która oddziela fachowca od partacza w elektryce nie ma miejsca na półśrodki.

Podłączanie elementu grzewczego (maty/folii) do termostatu

Po bezpiecznym podłączeniu zasilania, czas na połączenie termostatu z samym sercem systemu elementem grzewczym, czyli matą grzewczą lub folią. To właśnie te połączenia pozwalają termostatowi na przekazanie polecenia "Grzej!" lub "Przestań grzać!".

Element grzewczy, czy to mata z przewodem oporowym czy folia na podczerwień, ma dwa przewody zasilające. Są to te same "L" i "N" od strony odbiornika, które po podłączeniu do odpowiednich zacisków w termostacie będą pobierać prąd z instalacji, zamieniając go w ciepło.

Na termostacie szukaj terminali opisanych jako "Load", "Output", symbol grzejnika, lub po prostu "L out" i "N out". To właśnie tutaj podłączasz przewody wychodzące od maty lub folii grzewczej. Schemat połączeń jest zazwyczaj podany w instrukcji termostatu, często bezpośrednio na obudowie lub jej wewnętrznej stronie.

W większości systemów elektrycznego ogrzewania podłogowego, mata lub folia posiada gotowe przewody zasilające, często o długości 2-3 metrów, gotowe do podłączenia w puszce z termostatem. Ważne jest, aby te przewody nie były przedłużane w podłodze wszystkie połączenia elektryczne, w tym przedłużanie przewodów maty, muszą znajdować się w puszkach instalacyjnych lub puszkach dedykowanych do połączeń mat grzewczych, które są dostępne i kontrolowane.

Przewody z maty lub folii grzewczej (również zazwyczaj brązowy/czarny dla L i niebieski dla N) przygotowujesz identycznie jak przewody zasilające zdejmując 8-10 mm izolacji. Pamiętaj, że moc grzewcza (w watach) twojej maty lub folii przekłada się na prąd (w amperach), który będzie płynął przez termostat. Każdy termostat ma swoją maksymalną obciążalność, np. 10A lub 16A, co odpowiada mocy około 2300W lub 3680W przy 230V. Przekroczenie tej wartości może doprowadzić do uszkodzenia termostatu lub nawet pożaru.

Przykładowo, jeśli masz matę grzewczą o mocy 150W/m² i chcesz ogrzać 15 m² podłogi, łączna moc wyniesie 15 * 150W = 2250W. Taki system wymaga termostatu o obciążalności co najmniej 10A (10A * 230V = 2300W). Zawsze warto mieć niewielki zapas termostat 16A byłby bezpieczniejszym wyborem dla takiej mocy. Producenci mat podają dokładne dane dotyczące mocy i prądu znamionowego sprawdź to koniecznie!

Włóż odpowiednie przewody od maty/folii do zacisków "Load L" i "Load N" termostatu. Znowu, upewnij się, że połączenia są mocne i pewne. W niektórych systemach maty mają tylko dwa przewody robocze i uziemienie, które powinno być podłączone do zacisku uziemiającego (PE) w puszce instalacyjnej, a nie w termostacie, chyba że termostat ma dedykowany zacisk PE dla obciążenia, co zdarza się rzadziej. Termostaty przeznaczone do ogrzewania podłogowego często uwzględniają tę specyfikę.

Upewnij się, że kolory przewodów się zgadzają L od maty do Load L termostatu, N od maty do Load N termostatu. Niby oczywiste, a pomyłka zdarza się nawet doświadczonym. Błędne podłączenie może skutkować nieprawidłowym działaniem lub uszkodzeniem.

W przypadku folii grzewczych, połączenia między folią a przewodami zasilającymi (konektory zaciskane) muszą być wykonane zgodnie ze sztuką i instrukcją producenta folii, a następnie zaizolowane. Te połączenia powinny być również umieszczone w puszkach dostępowych lub w specjalnych miejscach przewidzianych w konstrukcji podłogi, np. pod listwą przypodłogową w przypadku folii montowanej pod panelami.

Całkowity opór maty lub folii grzewczej (zmierzony multimetrem przed podłączeniem do prądu!) powinien zgadzać się z wartością podaną przez producenta w karcie technicznej produktu. Na przykład, mata o mocy 1000W przy 230V ma opór około 53 omy (R = V²/P = 230²/1000 ≈ 52.9). Pomiar rezystancji elementu grzewczego przed podłączeniem to świetny sposób na sprawdzenie, czy mata nie została uszkodzona podczas montażu w podłodze zero tolerancji dla podejrzanie niskich wartości oporu!

Ułożenie przewodów w puszce po podłączeniu do termostatu wymaga cierpliwości. Nie ściskaj ich na siłę. Upewnij się, że przewody nie są załamane ostro ani nie narażone na przetarcie. Puszka pod termostat powinna być na tyle głęboka (standard 60mm lub głębsza), aby wszystkie przewody mieściły się komfortowo. Solidne podłączanie elementu grzewczego to połowa sukcesu, jeśli chodzi o trwałość systemu.

Podłączanie czujników temperatury: Podłogi i powietrza

Inteligentne sterowanie temperaturą, które oferują termostaty do elektrycznego ogrzewania podłogowego, opiera się na danych z czujników zazwyczaj dwóch: czujnika temperatury podłogi i czujnika temperatury powietrza. Podłączenie ich poprawnie jest kluczowe dla komfortu i bezpieczeństwa.

Czujnik temperatury podłogi, dostarczany zazwyczaj w zestawie z termostatem, to mały element z przewodami (często dwoma lub trzema), umieszczony na końcu elastycznego przewodu. Musi on być zainstalowany w podłodze, w peszlu lub rurce instalacyjnej, który doprowadzony jest do puszki z termostatem.

Idealnie, peszel na czujnik temperatury podłogi powinien być umieszczony centralnie między dwoma równoległymi przewodami grzewczymi (maty lub folii) i na głębokości identycznej z elementem grzewczym. Powinien wchodzić na głębokość co najmniej 30-50 cm w obszar grzewczy. Końcówka peszla w podłodze powinna być zatkane, aby zapobiec przedostawaniu się wilgoci czy zaprawy, co mogłoby uszkodzić czujnik.

Przewody od czujnika podłogowego podłącza się do odpowiednich terminali w termostacie, opisanych zazwyczaj jako "Floor Sensor", "FS", "Temp Sensor" z symbolem termometru lub podłogi. Instrukcja termostatu jasno wskaże, do których zacisków podłączyć te przewody.

Typowym czujnikiem temperatury podłogi jest termistor NTC (Negative Temperature Coefficient). Jego rezystancja zmienia się wraz z temperaturą maleje, gdy jest cieplej, i rośnie, gdy jest zimniej. Standardowe wartości to np. 10kΩ przy 25°C. Możesz zmierzyć rezystancję czujnika multimetrem przed podłączeniem powinna być zbliżona do wartości podanej przez producenta dla aktualnej temperatury pomieszczenia. Prawidłowy odczyt oporu daje pewność, że czujnik nie jest uszkodzony. Zero lub nieskończony opór wskazuje na uszkodzenie przewodu lub samego czujnika.

Czujnik temperatury powietrza jest zazwyczaj wbudowany w obudowę termostatu. Jego podłączenie jest automatyczne, wymaga jedynie poprawnego montażu termostatu na ścianie, aby czujnik miał swobodny dostęp do powietrza w pomieszczeniu. Nie powinien być zasłonięty meblami, zasłonami ani montowany w miejscu narażonym na przeciągi czy bezpośrednie działanie promieni słonecznych, co mogłoby zafałszować pomiar.

Większość nowoczesnych termostatów do ogrzewania podłogowego pozwala na wybór trybu sterowania: tylko temperaturą podłogi, tylko temperaturą powietrza, lub obu jednocześnie (tryb dualny), gdzie czujnik powietrza steruje główną temperaturą komfortu, a czujnik podłogi działa jako ogranicznik maksymalnej temperatury podłogi (np. do 28°C w pomieszczeniach mieszkalnych lub 35°C w łazienkach, aby uniknąć przegrzewania). Ten ogranicznik jest kluczowy dla bezpieczeństwa i komfortu, a także ochrony samej podłogi (np. paneli, drewna).

Podłączenie czujnika podłogowego, choć pozornie proste (zazwyczaj tylko dwa przewody bez polaryzacji), wymaga precyzji i myślenia o przyszłości jeśli czujnik ulegnie awarii, peszel umożliwia jego wymianę bez kucia posadzki. To jak budowanie systemu z myślą o łatwym serwisowaniu.

Przy podłączaniu czujnika, podobnie jak przy przewodach zasilających i obciążenia, użyj odpowiednich narzędzi. Zaciski na czujnik zazwyczaj są mniejsze niż te do przewodów zasilających. Pewność połączenia zapobiega fluktuacjom odczytów, które mogłyby destabilizować działanie termostatów i ich współdziałania z podłogówką. Uszkodzony lub źle podłączony czujnik to prosta droga do przegrzanej podłogi lub wiecznie zimnego pomieszczenia zmora każdego, kto ceni sobie komfort cieplny.

Weryfikacja poprawności podłączenia termostatu i ogrzewania

Zrobiłeś to! Przewody zasilające, element grzewczy, czujniki wszystko na swoim miejscu. Teraz nadchodzi moment prawdy: weryfikacja. To etap, na którym upewniasz się, że wszystko jest podłączone poprawnie i działa tak, jak powinno, zanim zakryjesz puszki i zapomnisz o sprawie na lata.

Zacznij od wizualnej kontroli wszystkich połączeń w puszce termostatu. Sprawdź, czy żadne przewody nie są poluzowane, czy izolacja jest usunięta na odpowiednią długość, czy nie ma przypadkowych drucików stykających się ze sobą lub z innymi terminalami. Estetyka ułożenia przewodów też ma znaczenie mniej bałaganu, mniejsze ryzyko przyszłych problemów.

Upewnij się, że wszystkie śruby zacisków są mocno dokręcone (ale bez przesady nie ukręć śruby!). Jeśli używane były szybkozłączki, delikatnie pociągnij za przewody, aby sprawdzić ich osadzenie. Zweryfikuj, czy kolory przewodów zgadzają się z oznaczeniami terminali (L do L, N do N, obciążenie do Load, czujnik do Sensor).

Zmierz rezystancję elementu grzewczego (maty/folii) bezpośrednio na przewodach doprowadzających do termostatu. Powinna być taka sama jak wartość zmierzona wcześniej, przed podłączeniem. To daje pewność, że połączenia przy macie są również prawidłowe i sama mata nie została uszkodzona mechanicznie podczas układania. Oczekiwana wartość oporu będzie zależała od mocy maty/folii, np. mata 5m², 150W/m², 750W total, R = 230V²/750W ≈ 70 omy.

Zmierz rezystancję czujnika podłogowego w zaciskach termostatu. Powinna zgadzać się z wartością podaną przez producenta dla temperatury, którą masz w pomieszczeniu. Jeśli na czujniku nie ma uszkodzeń, odczyt będzie prawidłowy. Przerwa w obwodzie (nieskończony opór) lub zwarcie (zero oporu) wskazuje na problem z czujnikiem lub przewodem, który trzeba będzie zlokalizować i naprawić. Warto wiedzieć, że np. dla popularnych czujników 10kOhm NTC, opór w temperaturze 20°C to ok. 12.4kOhm, a w 30°C ok. 8.3kOhm poszukaj tabeli dla konkretnego czujnika.

Gdy wszystko wygląda poprawnie i pomiary są zgodne z oczekiwaniami, możesz przywrócić zasilanie w rozdzielnicy. Włącz odpowiedni wyłącznik nadprądowy. Termostat powinien się uruchomić na wyświetlaczu powinny pojawić się jakieś znaki, dioda zaświecić, w zależności od modelu. To pierwszy pozytywny sygnał.

Skonfiguruj termostat wstępnie: ustaw żądaną temperaturę komfortu (np. 22°C) oraz ewentualny limit temperatury podłogi (np. 28°C). Upewnij się, że tryb pracy jest odpowiedni (np. sterowanie powietrzem z ograniczeniem podłogi). Jeśli wszystko zostało podłączone prawidłowo, termostat powinien wskazać, że grzanie jest aktywne (często sygnalizowane ikoną grzejnika lub czerwoną diodą).

Teraz pozostaje tylko czekać i obserwować. Dotknij podłogi w pobliżu miejsca, gdzie jest mata/folia po kilku lub kilkunastu minutach (w zależności od mocy systemu i rodzaju podłogi) powinna być wyczuwalnie cieplejsza. Na wyświetlaczu termostatu powinna zacząć zmieniać się temperatura podłogi i/lub powietrza, w zależności od użytych czujników. Czy odczyty wyglądają sensownie? Czy podłoga nagrzewa się równomiernie?

To normalne, że proces nagrzewania podłogi trwa dłuższą chwilę, zwłaszcza przy pierwszym uruchomieniu na zimnej wylewce. Pełne odczucie komfortu termicznego może pojawić się nawet po godzinie czy dwóch. Ważne jest, by termostat zareagował na zmianę temperatury i po osiągnięciu zadanej wartości, wyłączył element grzewczy. Dźwięk kliknięcia przekaźnika w termostacie sygnalizującego włączenie lub wyłączenie obciążenia jest często słyszalnym dowodem działania.

W ciągu pierwszych kilku dni użytkowania obserwuj system. Czy temperatura jest stabilna? Czy termostat włącza się i wyłącza wtedy, gdy tego oczekujesz (jeśli używasz harmonogramu)? Czy czujniki pokazują realistyczne wartości? Weryfikacja poprawności działania systemów ogrzewania podłogowego z termostatem to proces, który nie kończy się na jednym sprawdzeniu warto go monitorować.

Jeśli termostat nie uruchamia ogrzewania, sprawdź ponownie wyłącznik w rozdzielnicy, bezpieczniki w instalacji (jeśli są), prawidłowość podłączenia zasilania i obciążenia w samym termostacie. Jeśli element grzewczy grzeje cały czas i termostat nie wyłącza go po osiągnięciu temperatury, problemem może być uszkodzony lub źle podłączony czujnik, lub błąd w konfiguracji (np. brak limitu temperatury podłogi w przypadku maty). Czasami błąd leży w szczegółach "diabeł tkwi w szczegółach", jak mawiają, a w elektryce to szczególnie trafne. W skomplikowanych przypadkach, wezwanie elektryka z uprawnieniami jest jedyną słuszną drogą lepiej zapłacić za sprawdzenie, niż ryzykować uszkodzeniem systemu lub co gorsza, problemami bezpieczeństwa. Dobry fachowiec potrafi szybko zdiagnozować usterkę, korzystając ze specjalistycznego sprzętu, takiego jak miernik izolacji czy kamery termowizyjnej do zlokalizowania miejsca nagrzewania się podłogi lub usterki w przewodach.
