Wysokość rur pod umywalką – norma i praktyka

Masz za sobą wizytę w sklepie z hydrauliką, kupione rury i syfon leżą na podłodze, ale gdy przychodzi do przymiarki pojawia się niepewność. Czy odpływ będzie za wysoko? Za nisko? Czy ścianka działowa szafki to zmieści? Takie dylematy nie są oznaką braku kompetencji są dowodem, że rozumiesz, iż źle wykonane podejście kanalizacyjne to nie kwestia estetyki, lecz funkcji. Źle dobrana wysokość rury pod umywalką skutkuje powolnym spływem, nieprzyjemnymi zapachami z kanalizacji albo koniecznością kucia w już wykończonej ścianie. To właśnie ta strefa niewidoczna na co dzień, ale krytyczna dla całego układu decyduje o tym, czy instalacja będzie pracować bezobsługowo przez dekady, czy zacznie sprawiać problemy po pierwszych tygodniach.

• Odległość rury odpływowej od podłogi
• Wpływ wysokości umywalki na wysokość rur
• Normy hydrauliczne wysokość rur pod umywalką
• Rodzaje rur a wysokość instalacji pod umywalką
• Wysokość rur pod umywalką Pytania i odpowiedzi

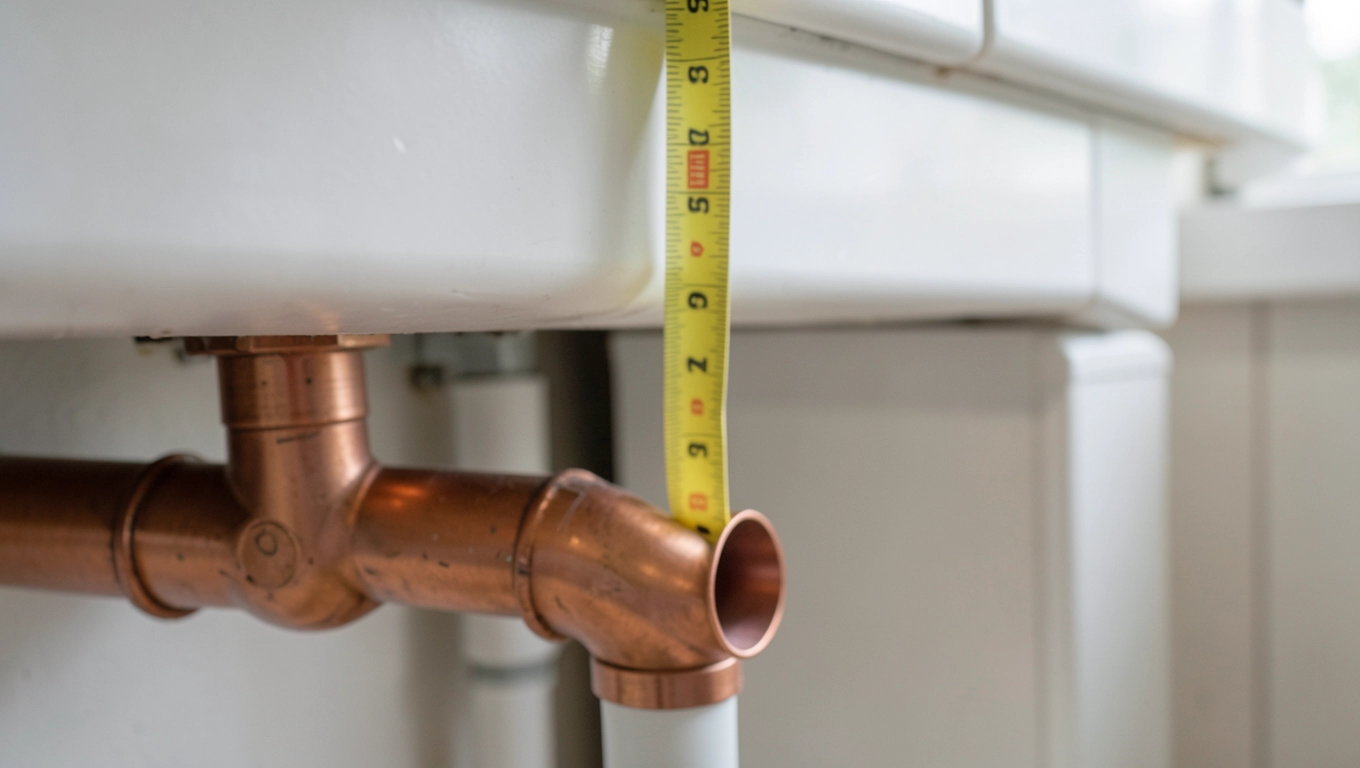

Odległość rury odpływowej od podłogi

Centralnym parametrem, od którego należy rozpocząć projektowanie podejścia pod umywalkę, jest wysokość osi odpływu względem posadzki. W praktyce instalacyjnej przyjmuje się, że oś rury kanalizacyjnej powinna znajdować się w przedziale od 45 do 55 centymetrów nad podłogą mierzona od wierzchu wylewki podłogowej do geometrycznego środka rury. Ten zakres nie jest przypadkowy: wynika z geometrii typowej umywalki oraz z konieczności zapewnienia naturalnego spadku w kierunku pionu kanalizacyjnego. Jeśli odpływ umieścisz niżej niż 45 centymetrów, narazisz się na ryzyko zbyt płytkiego nachylenia, co oznacza, że woda będzie stała w rurze zamiast swobodnie odpływać. Z kolei wartość przekraczająca 55 centymetrów sprawia, że syfon zawieszony pod umywalką staje się widoczny spod jej krawędzi szczególnie przy umywalkach nablatowych, gdzie dolna krawędź ceramiki sięga zaledwie kilka centymetrów nad szafką.

Nachylenie samej rury odpływowej to osobna kwestia, której nie można traktować pobłażliwie. norma PN-EN 12056, regulująca wewnętrzne systemy kanalizacyjne w budynkach mieszkalnych, precyzuje minimalny spadek na poziomie 2 do 3 procent dla przewodów o średnicy 40 do 50 milimetrów. Oznacza to, że na każdy metr długości rura powinna opadać o 2-3 centymetry w kierunku pionu. Wartość ta może wydawać się niewielka, ale przy typowej odległości między umywalką a pionem kanalizacyjnym powiedzmy 1,5 metra daje to całkowity spadek rzędu 3-4,5 centymetra, co jest wystarczające, by ścieki grawitacyjnie opuszczały podejście bez stagnowania. Zbyt duży spadek, przekraczający 5 procent, też nie jest korzystny: woda spływa wówczas szybciej niż pozostałości stałe, które przylegają do ścianek rury i z czasem tworzą zatory.

Średnica rury odpływowej pod umywalkę stojącą to zazwyczaj 32 lub 40 milimetrów w zależności od modelu syfonu i przepływu, jaki chcesz uzyskać. Rura o średnicy 32 milimetry sprawdza się przy pojedynczych umywalkach z przelewem, natomiast 40-milimetrowa konstrukcja daje większy margines bezpieczeństwa przy podłączeniu zmywarki lub pralki do tego samego odpływu. Warto pamiętać, że redukcja z większej średnicy na mniejszą powinna zawsze odbywać się w płaszczyźnie poziomej, a nie ukośnej inaczej tworzysz naturalną pułapkę dla zanieczyszczeń. Praktyczna wskazówka: jeśli planujesz podłączyć do odpływu więcej niż jedno urządzenie, rozważ od razu instalację trójnika z rewizją, który pozwoli na czyszczenie bez demontażu całego podejścia.

Odległość samego podejścia od ściany to parametr często pomijany, a mający kluczowe znaczenie dla późniejszego montażu szafki podumywalkowej. Minimalny luz między rurą a ścianą powinien wynosić co najmniej 2 centymetry to przestrzeń niezbędna do swobodnego wprowadzenia kolanek, redukcji i ewentualnych opasek izolacyjnych. Przy zbyt ciasnym dopasowaniu rura pracuje pod naprężeniem, co w połączeniu z różnicami temperatur prowadzi do mikropęknięć w połączeniach gwintowanych. Dodatkowe 1-2 centymetry luzu wzdłuż całego przebiegu rury umożliwia rozszerzalność termiczną tworzywa zwłaszcza przy rurach PP, które wydłużają się przy kontakcie z gorącą wodą. Nie chodzi o to, by rura chaotycznie wisiała w przestrzeni między szafką a ścianą, lecz by miała delikatny margines ruchu, który zabezpieczy połączenia przed przeciążeniem mechanicznym.

Syfon często traktowany jako element wyłącznie funkcjonalny pełni tu rolę regulatora wysokości. Typowy syfon rurowy o wysokości 7-9 centymetrów od osi odpływu do dolnej krawędzi kolana determinuje, na jakiej wysokości możesz zamontować wylot z umywalki względem rury kanalizacyjnej. Przy odpływie na wysokości 48 centymetrów i syfonie o wysokości 8 centymetrów dolna część obudowy szafki musi zostać wyprofilowana tak, by zostawić minimum 10 centymetrów wolnej przestrzeni nad syfonem. To nie jest wyłącznie kwestia komfortu serwisowego to konieczność wynikająca z fizyki przepływu. Zbyt ciasna przestrzeń wokół syfonu oznacza lokalne strefy turbulencji, w których ciśnienie spada poniżej ciśnienia atmosferycznego, co może prowadzić do zasysania wody z samego syfonu i udostępnienia drogi odorom z kanalizacji.

Wpływ wysokości umywalki na wysokość rur

Umywalki montowane na różnych wysokościach wymagają odmiennego podejścia do instalacji rurowej to zasada, której ignorowanie prowadzi do najczęstszych błędów wykonawczych. Standardowa wysokość montażu umywalki w łazience mieszkalnej wynosi od 85 do 90 centymetrów od podłogi do górnej krawędzi ceramiki, co odpowiada wysokości roboczej blatu kuchennego i zapewnia ergonomię dla osób o przeciętnym wzroście. Jednak w przypadku umywalek nablatowych, które osadza się bezpośrednio na szafce, wysokość ta może wzrosnąć nawet do 92-95 centymetrów, ponieważ ceramika sama w sobie ma grubość 1,5-2 centymetrów i wystaje ponad powierzchnię blatu. Ta różnica, pozornie marginalna, przekłada się na zmianę geometrii całego podejścia: odpływ z umywalki nablatowej opada z wyższej pozycji, co skraca odległość do rury kanalizacyjnej i wymaga precyzyjniejszego dopasowania syfonu.

Przy umywalkach podwieszanych montowanych bezpośrednio na ścianie za pomocą wsporników wysokość ceramiki może być regulowana w dość szerokim zakresie, co daje instalatorowi pewną swobodę w wyborze wysokości podejścia kanalizacyjnego. W takich przypadkach warto powiązać wysokość umywalki z wysokością osi odpływu jeszcze przed rozpoczęciem prac wykończeniowych. Dobrą zasadą jest utrzymanie odległości 20-25 centymetrów między dolną krawędzią umywalki a osią rury kanalizacyjnej to przestrzeń wystarczająca na swobodne zamontowanie syfonu rurowego lub butelkowego, przy jednoczesnym zachowaniu estetycznego wyglądu strefy podumywalkowej. Zbyt mała szczelina sprawia, że syfon staje się widoczny, co psuje efekt wizualny, szczególnie w łazienkach projektowanych w stylu minimalistycznym, gdzie liczy się każdy detal.

Umywalki stojące na postumencie lub stanowią odrębną kategorię, ponieważ obudowa maskująca rury jednocześnie ogranicza przestrzeń roboczą. W takich konfiguracjach podejście kanalizacyjne musi być wykonane przed montażem ceramiki, a wysokość osi rury należy tak wyliczyć, by po zamontowaniu postumentu odpływ znalazł się dokładnie na wysokości wlotu do pionu kanalizacyjnego, który zazwyczaj biegnie w bruździe ściennej. W praktyce oznacza to konieczność precyzyjnego wyliczenia rzędnej na etapie stanu surowego, ponieważ jakiekolwiek korekty po ułożeniu glazury wiążą się z kuciem i naruszeniem szczelności.na wiedzieć, że przy umywalkach na wysokość osi odpływu rzadko kiedy przekracza 50 centymetrów wyższe umiejscowienie sprawiłoby, że rura odpływowa byłaby widoczna poniżej krawędzi obudowy.

Specyficzną sytuację tworzą umywalki łazienkowe montowane na szafkach niskich lub na wyspie, gdzie przestrzeń podumywalkowa jest maksymalnie wykorzystana jako schowek. W takich aranżacjach rura kanalizacyjna bywa prowadzona poziomo przez znaczną odległość, zanim dotrze do pionu. Wówczas krytyczna staje się nie tylko wysokość początkowa, ale także zachowanie odpowiedniego spadku na całej długości podejścia. Przy poziomach odpływach dłuższych niż 3 metry konieczne jest zastosowanie wentyla odpowietrzającego, który zapobiegnie tworzeniu się podciśnienia w przewodzie i zapewni ciągłość przepływu. Bez niego woda z umywalki będzie stała w rurze, a w najgorszym scenariuszu zassie całą zawartość syfonu.

Na etapie projektowania warto również uwzględnić grubość podłogi wykończonej jeśli rury prowadzone są w posadzce, a nie w ścianie, wysokość podejścia mierzona od wylewki może różnić się od wartości podawanych w normach. Różnica między stanem surowym a wykończonym może wynosić od 5 do 10 centymetrów, co przy precyzyjnych obliczeniach wysokości odpływu ma znaczenie. Wykonawcy stosujący rury w posadzce powinni uwzględnić tę poprawkę na etapie wyznaczania rzędnych, inaczej gotowa instalacja będzie zbyt niska po ułożeniu płytek i wylewki samopoziomującej.

Normy hydrauliczne wysokość rur pod umywalką

Polskie normy budowlane dotyczące instalacji wodno-kanalizacyjnych w budynkach mieszkalnych opierają się na dwóch kluczowych dokumentach: PN-EN 12056, regulującej systemy kanalizacji grawitacyjnej wewnątrz budynków, oraz PN-EN 806, określającej wymagania dla instalacji wodociągowych. Oba akty prawne nie podają arbitralnych wartości wysokości podejść, lecz definiują warunki brzegowe, które projektant lub wykonawca musi spełnić. PN-EN 12056 w części dotyczącej przyborów sanitarnych precyzuje minimalne średnice wpustów, maksymalne obciążenie hydrauliczne na jednostkę czasu oraz wymagane spadki przewodów odpływowych te parametry pośrednio determinują optymalną wysokość osi rury pod umywalką.

Przyłącza wody zimnej i ciepłej pod umywalkę stojącą mają własną geometrię, która różni się od parametrów odpływu kanalizacyjnego. Standardowa wysokość podejścia wodnego wynosi od 50 do 60 centymetrów od podłogi do osi rury jest to dystans pozwalający na wygodne podłączenie baterii stojącej bez nadmiernego zginania wężyków elastycznych. Wężyki te, wykonane ze stali nierdzewnej w oplocie, mają określony promień gięcia, którego przekroczenie prowadzi do lokalnych naprężeń materiału i ryzyka pęknięcia. Przy podejściu wodnym na wysokości 55 centymetrów i typowej baterii stojącej o wysokości korpusu 12-15 centymetrów wylot wody znajdzie się na komfortowej wysokości 20-25 centymetrów ponad krawędź umywalki, co zapewnia optymalny kąt padania strumienia.

Zawory odcinające, montowane tuż przy podejściu wodociągowym, stanowią element bezpieczeństwa, którego obecność jest wymagana przez normy w nowo wznoszonych budynkach, a w przypadku modernizacji zalecana przez każdego rozsądnego hydraulika. Ich optymalna wysokość to 30-40 centymetrów od podłogi, co pozwala na szybkie zlokalizowanie i obsługę w sytuacji awaryjnej bez konieczności schylania się lub sięgania ponad szafkę. Zawór kulowy, ze względu na swoją konstrukcję, wymaga niewielkiego luzu wokół korpusu minimum 3 centymetry z każdej strony by możliwy był swobodny obrót dźwigni. Przy montażu w ciasnej przestrzeni szafki podumywalkowej łatwo o ograniczenie tego kąta, co z czasem utrudnia całkowite zamknięcie dopływu.

Dla baterii ściennych montowanych bezpośrednio na ścianie, a nie na umywalce obowiązuje odmienna geometria przyłączy. Wysokość osi przyłącza wodnego pod baterię ścienną wynosi typowo od 110 do 120 centymetrów od podłogi, przy rozstawie między króćcami ciepłej i zimnej wody równym standardowo 15 centymetrów. Wartość ta może różnić się między producentami, dlatego przed skuciaem bruzd pod rury niezbędne jest sprawdzenie dokładnych wymagań technicznych wybranego modelu baterii. Błędne założenie rozstawu o 2 centymetry w jedną stronę skutkuje koniecznością stosowania mimośrodowych rozetmaskujących, które nie zawsze prezentują się estetycznie i utrudniają późniejszą wymianę armatury.

Zgodność z normami ma również wymiar formalny: instalacja wykonana zgodnie z PN-EN 12056 i PN-EN 806 ma większą szansę na akceptację przy odbiorze przez inspektora budowlanego lub zarządcę nieruchomości. W budynkach wielorodzinnych, gdzie piony kanalizacyjne są częścią wspólną instalacji, każde podejście pod umywalkę musi spełniać warunki techniczne dotyczące szczelności, spadków i odpowietrzania norma PN-EN 12056-2 precyzuje te wymagania w tabelach obciążalności hydraulicznej dla poszczególnych średnic rur. Stosowanie się do tych wytycznych nie jest wyłącznie kwestią bezpieczeństwa, lecz także zabezpiecza właściciela przed ewentualną odpowiedzialnością za szkody wyrządzone sąsiadom w przypadku zalania wynikającego z niewłaściwie wykonanego podejścia.

Rodzaje rur a wysokość instalacji pod umywalką

Wybór materiału rur kanalizacyjnych pod umywalkę wpływa nie tylko na trwałość instalacji, lecz także na precyzję, z jaką należy wyliczyć wysokość podejścia. Rury polipropylenowe PP, najczęściej stosowane w domowych instalacjach kanalizacyjnych, charakteryzują się sztywnością ścianki i odpornością na temperaturę do 95 stopni Celsjusza, co czyni je idealnymi do odprowadzania ścieków z umywalki. Ich zaletą jest możliwość łączenia za pomocą kielichów z uszczelką, które wymagają zachowania minimalnego luzu na końcu kielicha ta zasada projektowa oznacza, że rura nie może być wciśnięta do oporu, lecz musi mieć przestrzeń na kompensację rozszerzalności termicznej.

Rury PVC-U, popularne ze względu na niższą cenę, mają mniejszą odporność termiczną maksymalnie 60 stopni Celsjusza przy pracy ciągłej co przy typowym użytkowaniu umywalki nie stanowi problemu, ale wyklucza ich bezpośrednie podłączenie do zmywarki, która odprowadza wodę o temperaturze dochodzącej do 70 stopni. Przy łączeniu rur PVC stosuje się klejenie na zimno, co wymaga precyzyjnego docięcia i odtłuszczenia powierzchni przed aplikacją kleju. Wysokość podejścia przy użyciu rur klejonych musi uwzględniać głębokość kielicha zazwyczaj 30-40 milimetrów ponieważ połączenie jest sztywne i nie pozwala na późniejszą regulację wysokości bez wymiany całego segmentu.

Rury wielowarstwowe PE-Xc, stosowane głównie w instalacjach wodociągowych, oferują elastyczność, która ma znaczenie przy prowadzeniu podejść wodnych w ciasnych przestrzeniach szafki. Ich promień gięcia wynoszący zaledwie 5-krotność średnicy zewnętrznej pozwala na omijanie przeszkód bez stosowania dodatkowych kolanek, co zmniejsza liczbę potencjalnych punktów nieszczelności. Jednak ta elastyczność jest jednocześnie wyzwaniem: rura wielowarstwowa musi być mocowana do ściany lub obudowy co 60-80 centymetrów, by uniknąć pod własnym ciężarem oraz pod wpływem ciśnienia wody. Przy podejściu wodociągowym na wysokości 55 centymetrów zbyt mała liczba punktów mocowania sprawi, że rura będzie pracować jak struna, przenosząc drgania na połączenia gwintowane z zaworami odcinającymi.

Rury stalowe zarówno ocynkowane, jak i nierdzewne bywają stosowane w instalacjach designerskich, gdzie widoczna armatura stanowi element aranżacji łazienki. W takich konfiguracjach wysokość podejścia musi być wyliczona z tolerancją milimetrową, ponieważ rury stalowe nie dają się łatwo docinać ani giąć na miejscu bez specjalistycznych narzędzi. Przy umywalkach podwieszanych z eksponowanym podejściem kanalizacyjnym warto zainwestować w kolanka obrotowe, które pozwalają na pozycji rury w zakresie 15 stopni bez naruszania szczelności połączenia. Ten margines regulacji bywa bezcenny, gdy okaże się, że średnica przyłącza syfonu nie pokrywa się idealnie z osią rury kanalizacyjnej.

Na etapie wyboru rur warto też rozważyć przyszłościową konserwację instalacja, która dzisiaj działa bez zarzutu, za pięć lat może wymagać wymiany syfonu lub czyszczenia odpływu. Rury PP i PVC-U umożliwiają wielokrotny demontaż i ponowny montaż połączeń kielichowych, co znacząco obniża koszt ewentualnych napraw. Przy rurach klejonych lub spawanych każda interwencja oznacza konieczność wycięcia fragmentu i wstawienia nowego łącznika, co w ciasnej przestrzeni szafki podumywalkowej może wiązać się z koniecznością demontażu całej obudowy. Dobra rada: planując podejście, zostaw przynajmniej jedno pełne złącze kielichowe w zasięgu ręki, by mieć możliwość szybkiej wymiany syfonu bez kucia.

Wskazówka praktyczna: Przed zamówieniem rur i kształtek zmierz dokładnie odległość od osi odpływu w pionie kanalizacyjnym do planowanego miejsca podłączenia syfonu, dodaj 10% zapasu na straty cięcia i ewentualne błędy montażowe. Lepiej mieć resztówkę z tworzywa niż brakować 5 centymetrów w połowie roboty.

Wysokość rur pod umywalką Pytania i odpowiedzi
