Jak Wykonać Ogrzewanie Podłogowe Elektryczne? Kompletny Przewodnik 2025

Czy jest coś bardziej kuszącego w mroźny poranek niż pierwsze stopy na ciepłej, przytulnej podłodze, która budzi zmysły i banizuje chłód? Ogrzewanie podłogowe elektryczne to nie kaprys luksusu, lecz inteligentne, równomierne rozwiązanie grzewcze, które eliminuje zimne przeciągi, obniża rachunki za energię i zapewnia komfort w całym pomieszczeniu bez widocznych grzejników. W skrócie, jego montaż sprowadza się do precyzyjnego ułożenia mat grzewczych lub kabli bezpośrednio pod warstwą wykończeniową panelami, płytkami czy parkietem z zachowaniem odpowiednich odległości i izolacji termicznej, a następnie podłączenia do sieci poprzez termostat z regulacją temperatury i czujnikami podłogowymi. Dzięki temu systemowi zyskujesz nie tylko wygodę, ale i trwałość na lata, z możliwością strefowego sterowania aplikacją mobilną.

• Przygotowanie Podłoża Pod Elektryczne Ogrzewanie Podłogowe
• Instalacja Puszki Połączeniowej, Bruzd i Czujnika Temperatury Podłogi
• Układanie Mat Grzewczych lub Kabli Grzewczych

Moc Grzewcza a Zapotrzebowanie Pomieszczenia

Odpowiedź na pytanie, ile ciepła potrzebujemy, determinuje wszystko. To tak, jakby próbować ugotować zupę w zbyt małym garnku efekt będzie daleki od zamierzonego. Standardowo, dla dobrze izolowanych pomieszczeń mieszkalnych, gdzie ogrzewanie podłogowe ma być jedynie komfortowym uzupełnieniem głównego systemu (np. grzejników), często wystarcza moc 80-100 W/m². Jeśli jednak elektryczna podłogówka ma być głównym źródłem ciepła, a izolacja pozostawia coś do życzenia, w grę wchodzą moce rzędu 120-150 W/m². Łazienki, z racji wyższej wilgotności i często konieczności szybkiego osuszania podłogi, to osobna kategoria tutaj moce 150-170 W/m² to często minimum.

Błędne oszacowanie mocy to jeden z najczęstszych błędów nowicjuszy i nie tylko. Przewymiarowanie prowadzi do niepotrzebnie wysokich kosztów inwestycyjnych i eksploatacyjnych. Zbyt mała moc oznacza, że system po prostu nie poradzi sobie z zapewnieniem komfortowej temperatury, zwłaszcza w chłodniejsze dni, pozostawiając uczucie niedogrzania, co jest frustrujące i mija się z celem.

Gotowe maty grzewcze, ze swoją z góry określoną mocą jednostkową (np. 150 W/m²), są proste w instalacji na dużych, regularnych powierzchniach. Ich użycie wymaga jednak precyzyjnego dopasowania mat o odpowiedniej łącznej powierzchni i mocy do wielkości i zapotrzebowania grzewczego pomieszczenia. Zestawy mat są dostępne w różnych rozmiarach i mocy, ale nie można ich dowolnie modyfikować skrócenie czy przecięcie przewodu grzejnego jest niedopuszczalne i niszczy element.

Zobacz także Rozliczenie Centralnego Ogrzewania Wzór

Kable grzewcze dają znacznie większą elastyczność projektową. Moc na metr kwadratowy uzyskuje się, ustalając odpowiedni rozstaw między układanymi kablami. Kabel o mocy 10 W/m, ułożony co 10 cm, daje nam 100 W/m². Ułożony co 8 cm, podniesie moc jednostkową do 125 W/m². Ta cecha pozwala na tworzenie stref o różnej mocy w ramach tego samego pomieszczenia np. zwiększenie gęstości ułożenia kabli w obszarze przy drzwiach tarasowych lub oknach, gdzie straty ciepła są największe. To jak rzeźbienie ciepłem, dostosowane do specyfiki pomieszczenia.

Pamiętajmy o zasadach bezpieczeństwa, zwłaszcza w łazienkach. Pomieszczenia te są podzielone na strefy bezpieczeństwa (0, 1, 2, 3) ze względu na ryzyko kontaktu z wodą. Elektryczne ogrzewanie podłogowe, choć samo w sobie bezpieczne, musi być instalowane zgodnie z rygorystycznymi przepisami dla danych stref, co obejmuje między innymi stosowanie wyłączników różnicowoprądowych wysokiej czułości i ograniczenie typów instalacji w strefach mokrych. Umieszczenie puszki połączeniowej, która musi znajdować się poza strefami wilgotnymi (najczęściej w strefie 3 lub poza łazienką), jest tutaj kluczowe i często stanowi "wąskie gardło" projektowe, wymagające dokładnego planowania poprowadzenia przewodów zasilających do elementu grzewczego i czujnika.

Planując rozmieszczenie, trzeba bezwzględnie wykluczyć spod grzania obszary stałej zabudowy szafy, brodziki, wanny, zabudowę kuchenną. Pod takimi elementami ciepło nie ma jak się rozproszyć, co może prowadzić do przegrzewania się kabli lub mat i ich uszkodzenia. To prosta droga do awarii i konieczności kosztownych napraw. Obszar ogrzewania musi być swobodny, przeznaczony na ruch lub meble z prześwitem (np. na nóżkach), które pozwolą na cyrkulację powietrza.

Powiązany temat Montaż Ogrzewania Podłogowego Cena M2

Lokalizacja czujnika temperatury podłogi to mały, ale niezwykle istotny detal. Jego właściwe umiejscowienie (najczęściej w peszlu, dokładnie pomiędzy dwoma przewodami grzejnymi, nigdy na styku lub pod przewodem!) gwarantuje prawidłowy odczyt temperatury posadzki. Nieprawidłowe umiejscowienie czujnika to jak nawigowanie bez GPS po prostu zabłądzicie, a system będzie działał nierówno lub przegrzewał/niedogrzewał podłogę. Peszla prowadząca do puszki instalacyjnej pozwala na wymianę czujnika w przyszłości, bez konieczności kucia podłogi, co jest bezcennym rozwiązaniem długoterminowym.

Na etapie projektu definiuje się także podział na strefy grzewcze, czyli pomieszczenia lub ich części, które będą sterowane niezależnie przez własny termostat. Może to być każde pomieszczenie oddzielnie (salon, kuchnia, łazienka) lub nawet wydzielone strefy w jednym dużym pomieszczeniu (np. część wypoczynkowa i jadalna w salonie). Taki podział zwiększa komfort i pozwala na optymalizację zużycia energii, dostosowując temperaturę do faktycznego użytkowania danej strefy.

Warto także rozważyć kwestię izolacji termicznej podłoża. Dobra izolacja (np. płyty styropianu ekstrudowanego XPS) pod elementem grzewczym kieruje całe ciepło w górę, do pomieszczenia, zamiast pozwalać mu uciekać w dół, do stropu lub gruntu. Szacuje się, że zastosowanie izolacji pod ogrzewaniem podłogowym może zmniejszyć zużycie energii o 15-20%. To czysty zysk i szybszy czas nagrzewania.

Zobacz Rozliczenie Centralnego Ogrzewania We Wspólnocie Z Własną Kotłownia

Projekt to także rysunki techniczne: rozrysowany plan ułożenia mat lub kabli, z uwzględnieniem ich mocy, rozstawu (dla kabli), lokalizacji puszki połączeniowej, termostatu oraz prowadzenia peszla czujnika i przewodów zasilających. Taki plan jest niezbędny dla wykonawcy, ale przede wszystkim dokumentuje położenie instalacji, co jest nieocenione w przyszłości podczas prac remontowych (np. montażu wiertłem w podłodze).

Na tym etapie trzeba również sprawdzić dostępne przyłącze elektryczne. Całkowita moc instalacji ogrzewania podłogowego w domu może być znacząca i wymagać odpowiedniego zabezpieczenia w rozdzielnicy oraz wystarczającej mocy przyłącza budynku. Projekt elektryczny instalacji musi uwzględniać obciążenie generowane przez ogrzewanie podłogowe.

Planowanie obejmuje również wybór odpowiednich materiałów. Elementy grzewcze muszą być przeznaczone do pracy pod danym rodzajem pokrycia podłogowego (np. płytki ceramiczne, panele, drewno). Kleje i wylewki używane do ich zatopienia również muszą być elastyczne i przewodzące ciepło. Dobór tych materiałów ma kluczowe znaczenie dla trwałości i efektywności systemu.

Estetyka i funkcjonalność pomieszczenia również mają wpływ na projekt. Gdzie najlepiej umieścić termostat? Zazwyczaj na ścianie, w łatwo dostępnym miejscu, z dala od bezpośredniego nasłonecznienia lub przeciągów, które mogłyby zafałszować odczyty temperatury powietrza (o ile termostat mierzy też temperaturę powietrza, co jest standardem). Jego wysokość montażu jest standardowa około 1.4-1.5 metra od podłogi, podobnie jak inne łączniki czy gniazdka.

Pamiętaj o dokumentacji. Zapisanie lub sfotografowanie ułożenia kabli czy mat przed zalaniem ich wylewką jest absolutnie kluczowe. Nigdy nie wiesz, kiedy będziesz potrzebował przewiercić się przez podłogę, a wiedza o położeniu instalacji pozwoli uniknąć nieprzyjemnych niespodzianek i uszkodzeń.

Przy większych projektach lub bardziej skomplikowanych układach pomieszczeń, warto zlecić wykonanie projektu specjaliście. Koszt takiego projektu jest niewielki w porównaniu do potencjalnych błędów instalacyjnych i związanych z nimi późniejszych wydatków na naprawy.

Podsumowując etap projektowania: to fundament. Pominięcie go lub wykonanie niedokładnie to proszenie się o kłopoty. To czas, aby przemyśleć każdy detal, od mocy po położenie czujnika, bo błędy na tym etapie są najdroższe w naprawie.

Przygotowanie Podłoża Pod Elektryczne Ogrzewanie Podłogowe

Zanim na podłodze pojawi się choćby centymetr kabla grzewczego czy maty, musimy zadać sobie jedno podstawowe pytanie: czy podłoże jest gotowe? To nie jest banał, uwierzcie nam na słowo. Gładka, równa i czysta powierzchnia to absolutna podstawa. Nierówności większe niż 2-3 mm na metr bieżący mogą spowodować, że maty nie przylegną równomiernie, a kable będą układane w falach, co utrudni późniejsze zalanie wylewką i może skutkować nierównomiernym rozprowadzaniem ciepła lub nawet uszkodzeniem elementów grzewczych.

Prawidłowe przygotowanie podłoża zaczyna się od usunięcia wszelkich zanieczyszczeń kurzu, gruzu, resztek klejów, farb, olejów. Czysta powierzchnia gwarantuje dobrą przyczepność kolejnych warstw: gruntu, izolacji, maty/kabli i wylewki. Zbagatelizowanie tego etapu może skutkować odspojeniem się wylewki, co w perspektywie czasu jest katastrofą dla systemu ogrzewania podłogowego, wymagającą skomplikowanej naprawy.

Jeśli podłoże nie jest wystarczająco równe, konieczne staje się zastosowanie wylewek samopoziomujących. Są to specjalne mieszanki cementowe lub anhydrytowe, które dzięki swojej płynnej konsystencji rozlewają się i tworzą idealnie gładką i poziomą powierzchnię. Ich grubość zazwyczaj waha się od kilku milimetrów do kilku centymetrów, w zależności od stopnia nierówności. Ważne jest, aby dobrać wylewkę odpowiednią do typu podłoża i przeznaczenia na przykład wylewki na bazie cementu są bardziej uniwersalne, podczas gdy anhydrytowe wymagają specjalnego przygotowania i nie nadają się do wszystkich zastosowań (np. nie powinny być stosowane w miejscach narażonych na stały kontakt z wilgocią).

Kolejnym, krytycznym krokiem, o którym często zapominają amatorzy, jest gruntowanie podłoża. Grunt ma za zadanie związanie luźnych cząstek kurzu, wzmocnienie powierzchni i, co najważniejsze w przypadku wylewek samopoziomujących, ograniczenie chłonności podłoża. Zbyt chłonne podłoże "wyciągnie" wodę z wylewki zbyt szybko, zanim ta zdąży się prawidłowo rozlać i związać, co skutkuje pęknięciami i słabą wytrzymałością. Grunt dobiera się w zależności od typu podłoża (beton, jastrych cementowy, anhydrytowy) i rodzaju aplikowanych materiałów. Czas schnięcia gruntu również jest istotny i musi być zgodny z zaleceniami producenta zazwyczaj trwa to od kilku do kilkunastu godzin.

Zastosowanie elastycznych materiałów i dodatków plastyfikatorów w wylewce stosowanej do zatopienia elementów grzewczych jest nieodzowne. System ogrzewania podłogowego pracuje w zmiennych temperaturach, co powoduje rozszerzanie i kurczenie się materiałów. Sztywne, nieelastyczne warstwy posadzki szybko uległyby pęknięciom. Elastyczne materiały absorbują te naprężenia termiczne, zapewniając trwałość instalacji przez lata. Producenci materiałów do systemów podłogowych oferują specjalne zaprawy klejowe i wylewki dedykowane pod ogrzewanie podłogowe, zawierające już odpowiednie domieszki.

W kontekście przygotowania podłoża, kluczową rolę odgrywa również izolacja termiczna umieszczana *pod* elementem grzewczym. Choć samo podłoże musi być czyste i równe, warstwa izolacyjna (najczęściej płyty ze styropianu ekstrudowanego XPS o grubości 2-6 cm, w zależności od warunków i projektu) jest absolutnie niezbędna, aby ciepło nie uciekało w dół. Bez tej izolacji, straty ciepła mogą być na tyle duże, że system będzie nieefektywny i kosztowny w eksploatacji, a spora część energii "grzać będzie ziemię" lub strop niższej kondygnacji. Montaż płyt izolacyjnych wymaga równej powierzchni, a same płyty powinny być ciasno do siebie spasowane.

Na tym etapie, przed układaniem elementów grzewczych, warto również rozważyć ułożenie na powierzchni izolacji lub równego podłoża folii aluminiowej z naniesioną siatką. Folia nie tylko odbija część ciepła w górę, ale przede wszystkim naniesiona na nią siatka (zazwyczaj kwadraty 5x5 cm) ułatwia precyzyjne układanie kabli grzewczych z zachowaniem zaprojektowanego rozstawu. Ta mała rzecz potrafi znacząco usprawnić i uściślić proces montażu.

W łazienkach, gdzie wilgotność jest wysoka, kluczowe jest także wykonanie izolacji przeciwwilgociowej. Często jest to folia w płynie lub membrana wodoszczelna, którą nakłada się na przygotowane podłoże (po gruntowaniu i/lub wylewce samopoziomującej), przed ułożeniem elementów grzewczych lub bezpośrednio na nie, przed ostateczną wylewką. Jest to kolejny warunek konieczny, aby system działał bezpiecznie w tak wymagającym środowisku.

Warto poświęcić na ten etap odpowiednią ilość czasu i uwagi. Pospieszne przygotowanie podłoża to jedna z najprostszych dróg do poważnych problemów w przyszłości. Dobrej jakości materiały do przygotowania podłoża i precyzyjne ich zastosowanie zgodnie z zaleceniami producentów to inwestycja, która procentuje przez lata bezproblemowej pracy systemu ogrzewania podłogowego.

Każda warstwa ma swoje zadanie: grunt wzmacnia i reguluje chłonność, izolacja termiczna zapobiega stratom ciepła w dół, a równa i czysta powierzchnia zapewnia idealne warunki do dalszych prac. Zaniedbanie któregokolwiek z tych elementów to podcinanie skrzydeł całej inwestycji.

Przygotowanie podłoża to proces, który może trwać od jednego do kilku dni, w zależności od stanu istniejącej posadzki, grubości wylewki samopoziomującej i czasu schnięcia poszczególnych warstw (grunt, wylewka). Nigdy nie należy przyspieszać tych procesów niezgodnie z technologią to prosta droga do usterek.

Z doświadczenia wiemy, że nawet niewielkie uchybienia na tym etapie potrafią generować olbrzymie koszty w przyszłości. Naprawa uszkodzonego systemu ogrzewania podłogowego z reguły wymaga demontażu całej wierzchniej warstwy podłogi i wylewki, co jest kosztowne i bardzo uciążliwe. "Co nagle, to po diable" nabiera tutaj dosłownie sensu.

Dokładne sprawdzenie wilgotności podłoża przed nałożeniem materiałów to kolejny, często pomijany szczegół. Nadmierna wilgoć może prowadzić do problemów z przyczepnością i wiązaniem wylewek. Specjalne mierniki wilgotności podłoża, dostępne w wypożyczalniach sprzętu budowlanego lub u fachowców, pozwalają na precyzyjny odczyt i decyzję o dalszych krokach.

Pamiętajmy też o dylatacjach. Przy większych powierzchniach pomieszczeń (> ok. 30-40 m²) lub w pomieszczeniach o nieregularnych kształtach, wylewkę należy podzielić na mniejsze pola dylatacjami obwodowymi i pośrednimi. Ogrzewanie podłogowe generuje naprężenia termiczne, a dylatacje pozwalają podłodze "pracować", zapobiegając pęknięciom wylewki i wykończenia podłogi.

W skrócie: przygotowanie podłoża to cichy bohater całego przedsięwzięcia. Niewidoczne po zakończeniu prac, jest fundamentem trwałości i efektywności elektrycznego ogrzewania podłogowego. Dbajmy o niego pedantycznie.

Instalacja Puszki Połączeniowej, Bruzd i Czujnika Temperatury Podłogi

System elektrycznego ogrzewania podłogowego, choć schowany pod stopami, wymaga swojego "centrum dowodzenia" i strategicznych połączeń. Tym centrum jest najczęściej termostat, a kluczowym punktem zasilania i połączenia dla elementu grzewczego i czujnika jest puszka instalacyjna. To od niej, jak od serca, rozchodzą się wszystkie niezbędne "arterie" instalacji.

Lokalizacja puszki instalacyjnej powinna być starannie wybrana na etapie projektowania, zazwyczaj na ścianie, na wysokości od 1,1 metra do 1,4 metra od poziomu podłogi, standardowo w tej samej linii pionowej, co planowany termostat, który znajdzie się nieco wyżej (1.4-1.5m). Dlaczego akurat ta wysokość? To ergonomiczny standard dla wszelkiej armatury sterującej i zasilającej, łatwo dostępny, ale nie przeszkadzający w codziennym użytkowaniu pomieszczenia. Puszkę tę należy osadzić solidnie w ścianie czy to pustej (system GK), czy murowanej.

Z puszki tej wyprowadzone będą wszystkie niezbędne przewody. Jeden przewód zasilający (najczęściej trójżyłowy: faza, zero, uziemienie) prowadzący od rozdzielnicy elektrycznej budynku (zabezpieczony odpowiednim bezpiecznikiem i wyłącznikiem różnicowoprądowym!), przewody zasilające idące w dół, do maty lub kabla grzewczego położonego na podłodze, oraz cienkie przewody od czujnika temperatury podłogi.

Aby połączyć puszkę na ścianie z elementem grzewczym na podłodze i czujnikiem temperatury, konieczne jest wykucie, czyli wykonanie bruzd (żłobień) w ścianie i podłodze. W ścianie wykonujemy bruzdę pionowo w dół od puszki, prowadząc ją do samej posadzki. Ta bruzda posłuży do poprowadzenia przewodu zasilającego element grzewczy (tzw. zimnego końca kabla lub maty), który łączy się z ciepłą częścią grzejną w miejscu fabrycznego złącza, zazwyczaj ukrytego pod wylewką.

W podłodze natomiast wykonujemy bruzdę prostopadle do bruzdy ściennej, na długość około 20-30 centymetrów. Ta krótka bruzda na podłodze ma dwa kluczowe zadania. Po pierwsze, w jej części bliżej ściany poprowadzony zostanie "zimny koniec" maty/kabla do bruzdy ściennej. Po drugie, w dalszej części tej podłogowej bruzdy umieszcza się końcówkę peszla (rurki instalacyjnej), w której zostanie schowany czujnik temperatury podłogi. Peszl ten powinien być poprowadzony od puszki instalacyjnej w dół, wzdłuż bruzdy ściennej i dalej w tej krótkiej bruździe w podłodze, a następnie wyprowadzony na kilka-kilkanaście centymetrów na obszar grzewczy, aby umożliwić umieszczenie czujnika między przewodami grzewczymi.

Dlaczego bruzdy są konieczne? Zatapianie przewodów zasilających czy czujnika bezpośrednio w wylewce zwiększa ryzyko ich uszkodzenia podczas prac instalacyjnych (układanie wylewki, zacieranie) oraz utrudnia (lub uniemożliwia) ich ewentualną wymianę w przyszłości. Bruzdy schowają przewody poniżej poziomu podłoża, a zastosowanie peszla dla czujnika, to jak podanie mu koła ratunkowego w razie awarii czujnika, wystarczy wyciągnąć stary z peszla i wsunąć nowy, oszczędzając sobie rozkuwania całej podłogi. Bruzdy po poprowadzeniu w nich przewodów i peszla należy oczywiście zapełnić zaprawą.

Narzędzia do wykonania bruzd? Stare dobre dłuto i młotek? Tylko dla prawdziwych masochistów lub w wyjątkowych sytuacjach na minimalnych odcinkach. Bruzdy w betonie czy twardym jastrychu to robota dla bruzdownicy lub kątówki z tarczą diamentową, obowiązkowo z odkurzaczem przemysłowym, bo pyłu będzie co niemiara! "Pył będzie Waszym przyjacielem" jak to mawiają fachowcy, często z krzywym uśmiechem.

Grubość bruzd? Zazwyczaj wystarczy wykucie rowków o szerokości i głębokości około 2 centymetrów. To wystarczy, aby zmieścić w nich standardowe przewody elektryczne oraz peszel o średnicy 10-12 mm. Ważne, aby dno bruzd było w miarę równe, by przewody nie były narażone na ostre załamania.

Czujnik temperatury podłogi umieszczany w peszlu musi znaleźć się w kluczowym miejscu centralnie, pomiędzy dwoma "ciepłymi" przewodami grzewczymi, w odległości co najmniej 5-10 cm od zimnego końca elementu grzewczego. Tylko wtedy będzie prawidłowo mierzył temperaturę nagrzewającej się posadzki, dostarczając precyzyjnych danych termostatowi, co jest kluczowe dla optymalnego działania systemu.

Po umieszczeniu przewodu zasilającego element grzewczy w bruździe ściennej i podłogowej oraz poprowadzeniu peszla czujnika, bruzdy należy szczelnie wypełnić zaprawą szybkowiążącą. Zaprawa musi tworzyć równą powierzchnię z resztą podłoża. Po jej wyschnięciu, powierzchnia znów musi być idealnie gładka i czysta, gotowa na kolejne etapy układanie elementu grzewczego.

Podłączenie przewodów w puszce instalacyjnej, zarówno zasilania z rozdzielnicy, przewodów do maty/kabla, jak i przewodów od czujnika, to praca dla wykwalifikowanego elektryka. Wymaga to nie tylko wiedzy, ale i posiadania odpowiednich uprawnień. "Z prądem nie ma żartów" to przestroga, którą każdy powinien wziąć sobie do serca. Niewłaściwe połączenia to ryzyko zwarcia, pożaru, a w najlepszym przypadku niedziałającej instalacji.

Zwróć uwagę na zabezpieczenia w rozdzielnicy. Obwód elektrycznego ogrzewania podłogowego musi być zabezpieczony nie tylko standardowym wyłącznikiem nadprądowym (potocznie "es"), ale także wyłącznikiem różnicowoprądowym (tzw. "różnicówka") o czułości 30 mA. Jest to bezwzględny wymóg bezpieczeństwa, chroniący użytkowników przed porażeniem w przypadku przebicia prądu na elementy konstrukcyjne systemu.

Cały proces instalacji puszki, bruzd i peszla z czujnikiem, choć może wydawać się detalami, to równie ważny element układanki, co same maty czy kable. Staranność na tym etapie przekłada się na niezawodność i bezpieczeństwo całej instalacji przez wiele lat.

Pamiętaj, aby przed zalaniem wylewką sprawdzić ciągłość przewodów czujnika (prosty pomiar rezystancji omomierzem wartość powinna być zgodna z instrukcją producenta, np. 10-12 kOhm dla typowego czujnika NTC 10k) oraz ciągłość obwodu grzewczego (pomiar rezystancji grzałki wartość powinna być zgodna z deklarowaną mocą zestawu i napięciem zasilania, np. dla maty 500W/230V, R=U²/P=230²/500 = 105.8 Ohm) i jego izolację (pomiar rezystancji izolacji między żyłą a uziemieniem powinien wynosić minimum 2-5 MΩ, zazwyczaj > 100 MΩ dla nowej instalacji). To testy "życia i śmierci" dla naszej podłogówki.

Brak peszla na czujnik to grzech główny, który wcześniej czy później zemści się koniecznością rozkuwania podłogi. Nie idź tą drogą, nawet jeśli kusi, żeby "zaoszczędzić" czas czy materiał. Kilka złotych na peszel to nic w porównaniu z tysiącami na remont.

Przygotowanie bruzd i umieszczenie w nich przewodów i peszla to fizycznie wymagający etap, zwłaszcza na twardych podłożach betonowych. Ale precyzja na tym etapie zapobiega problemom później, gdy wszelkie poprawki są już skomplikowane i kosztowne.

W skrócie: Puszka, bruzdy i czujnik to system nerwowy i krwiobieg ogrzewania podłogowego. Muszą być zainstalowane prawidłowo, bezpiecznie i w przemyślany sposób, by całe "ciało" systemu mogło sprawnie funkcjonować.

Układanie Mat Grzewczych lub Kabli Grzewczych

Gdy podłoże jest już przygotowane jak do królewskiego przyjęcia idealnie równe, czyste, zagruntowane i, co najważniejsze, odpowiednio izolowane termicznie nadchodzi wreszcie moment układania samego "serca" systemu: mat grzewczych lub kabli grzewczych. To etap, na którym wizja ciepłej podłogi zaczyna nabierać fizycznych kształtów. Wybór między matami a kablami został zapewne podjęty na etapie projektowania, w oparciu o potrzebną moc, kształt pomieszczenia i preferencje instalatora, a każde z tych rozwiązań ma swoje wady i zalety.

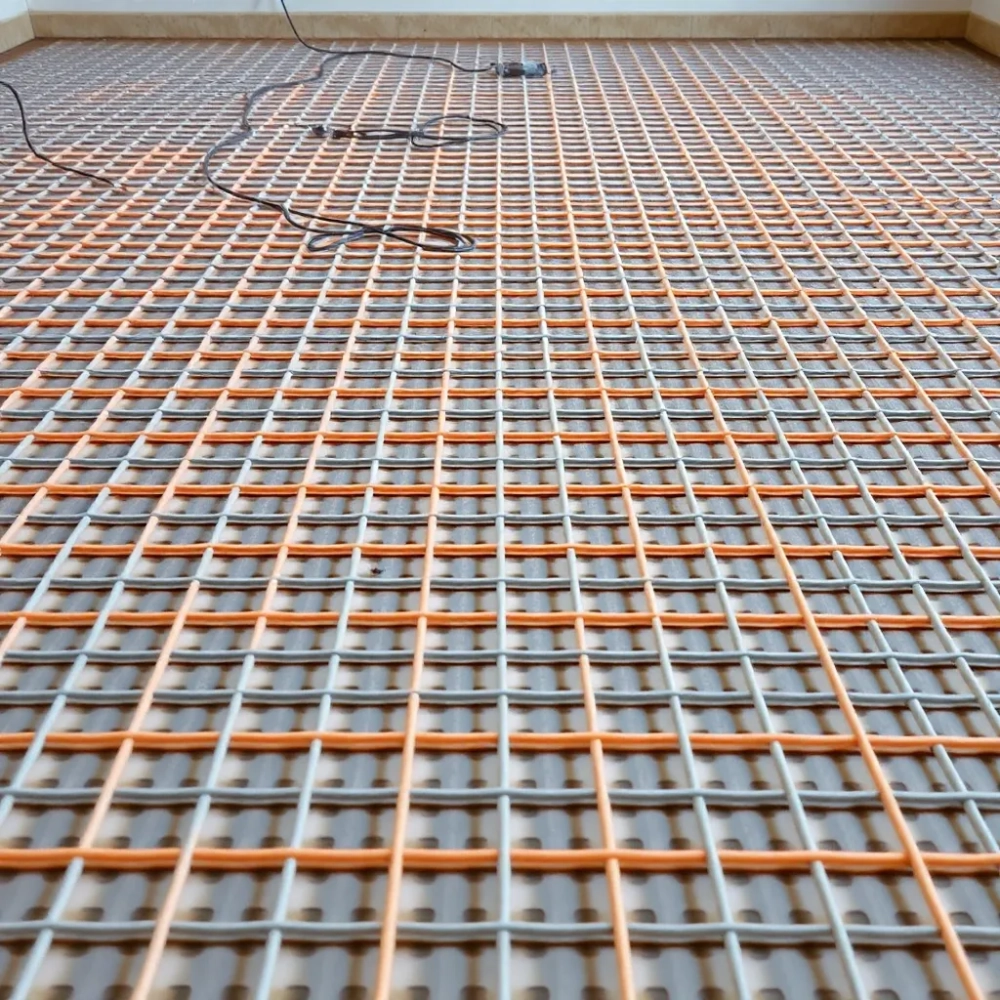

Maty grzewcze to rozwiązanie często określane mianem "instant heating". Gotowy element grzewczy, czyli przewód grzejny, jest już na stałe zamocowany na siatce z włókna szklanego o szerokości około 50 cm. Dzięki temu układanie maty przypomina rozwijanie dywanu. Producenci oferują maty o mocy jednostkowej 150 W/m² lub 170 W/m². Ta moc jest stała dla danej maty nie można jej zwiększyć ani zmniejszyć zmieniając rozstaw przewodów, bo ten jest fabryczny.

Montaż maty polega na jej rozwinięciu na przygotowanym podłożu w sposób zgodny z planem. Siatkę można łatwo docinać (nigdzie, absolutnie nigdzie, nie przecinając samego kabla grzewczego!), aby dopasować matę do kształtu pomieszczenia, omijając przeszkody czy miejsca wyłączone z grzania (jak zabudowa stała). Sekcje maty łączy się, dociskając siatkę do podłoża. Maty zazwyczaj mają na spodzie warstwę klejącą lub taśmy dwustronne, ułatwiające tymczasowe mocowanie do posadzki przed zatopieniem ich w zaprawie.

Na jednym z końców maty znajduje się tzw. zimny koniec to zwykły kabel elektryczny (najczęściej o długości 2-3 metry), który służy do podłączenia maty do puszki instalacyjnej i termostatu. Fabryczne połączenie zimnego końca z gorącym (grzewczym) jest zazwyczaj w niewielkim zgrubieniu i to ono musi znaleźć się pod poziomem wylewki, dokładnie tak samo jak sam przewód grzewczy.

Układanie mat grzewczych jest zazwyczaj szybsze i mniej skomplikowane niż kabli, co czyni je popularnym wyborem przy renowacjach, gdzie cenny jest czas i minimalna grubość instalacji (mata plus cienka warstwa zaprawy klejowej pod płytki może mieć sumarycznie ok. 3-5 mm). Jednakże, z racji stałej mocy jednostkowej, są mniej elastyczne w dostosowaniu do zróżnicowanych potrzeb cieplnych w różnych częściach pomieszczenia czy do specyficznych kształtów, które wymagają bardziej precyzyjnego rozprowadzenia ciepła.

Kable grzewcze natomiast oferują znacznie większą swobodę projektową, ale ich instalacja jest nieco bardziej pracochłonna nic za darmo! Kabel grzewczy jest pojedynczym przewodem o mocy podawanej na metr bieżący, np. 10 W/m lub 18 W/m. Całkowita moc instalacji oraz moc na metr kwadratowy (W/m²) jest uzyskiwana poprzez ułożenie kabla w odpowiednim, zaplanowanym wzorze zazwyczaj meandrującym (serpentyna) z zachowaniem stałego, obliczonego rozstawu między przewodami.

Jeśli używasz kabla o mocy 10 W/m i chcesz uzyskać moc grzewczą 100 W/m² na powierzchni 10 m², potrzebujesz 10m * 100W/m² / 10W/m = 100 metrów kabla. Rozstaw między pętlami kabla wyniesie wtedy 10 W/m / 100 W/m² = 0.1 metra, czyli 10 cm (na każdy metr kwadratowy przypada 10 metrów kabla). Zmieniając ten rozstaw, możemy uzyskać inne moce na metr kwadratowy: rozstaw 8 cm da 125 W/m² (10 W/m / 0.08 m = 125 W/m²), a rozstaw 12.5 cm 80 W/m² (10 W/m / 0.125 m = 80 W/m²). Ta elastyczność pozwala precyzyjnie dopasować moc do zapotrzebowania np. zagęścić kable pod oknami do 120 W/m², a w środkowej części pomieszczenia ułożyć je rzadziej, na 80 W/m².

Do mocowania kabli grzewczych do podłoża używa się specjalnych taśm montażowych, listew z zaczepami lub pistoletu z gorącym klejem. Kabel układa się zgodnie z projektem, precyzyjnie odmierzając odległości i dbając o to, by nigdzie się nie krzyżowały i nie stykały ze sobą. Krzyżowanie kabli może prowadzić do punktowego przegrzewania się instalacji. Podobnie jak maty, kable mają zimny koniec do podłączenia w puszce.

Zarówno maty, jak i kable są wrażliwe na uszkodzenia mechaniczne. Uderzenie młotkiem, przecięcie ostrym narzędziem czy zgięcie pod zbyt małym promieniem może nieodwracalnie zniszczyć element grzewczy. Dlatego podczas montażu trzeba być niezwykle ostrożnym. Po ułożeniu i przed zalaniem wylewką, ale także po jej wyschnięciu (przed montażem warstwy wierzchniej), kluczowe jest wykonanie pomiarów rezystancji i izolacji, aby upewnić się, że element nie został uszkodzony.

Peszla z czujnikiem temperatury podłogi należy poprowadzić na obszar grzewczy i ułożyć w równej odległości pomiędzy dwoma przewodami grzewczymi to absolutnie kluczowy detal, często popełniane błędy na tym etapie to kłopoty z regulacją temperatury w przyszłości.

Maty grzewcze są często sprzedawane jako zestawy obejmujące matę o określonej powierzchni (np. 3m², 5m²), co oznacza również określoną łączną moc (np. 3m² x 150W/m² = 450W). Kable grzewcze sprzedawane są w formie gotowych zestawów o określonej długości, co przekłada się na stałą łączną moc zestawu (np. 100 metrów kabla 10W/m to zestaw o mocy 1000W). Dobierając zestaw kabli, należy zwrócić uwagę nie tylko na łączną moc, ale też na jego długość, aby starczył na pokrycie zaplanowanej powierzchni z zachowaniem pożądanego rozstawu.

Po ułożeniu elementu grzewczego (mat lub kabli) i umieszczeniu czujnika w peszlu, cały system należy delikatnie zatopić w wylewce lub elastycznej zaprawie klejowej (jeśli kładziemy płytki bezpośrednio na matę). Wylewka musi całkowicie przykryć elementy grzewcze, nie pozostawiając pustych przestrzeni. Typowa grubość wylewki nad elementem grzewczym wynosi od kilku milimetrów (przy matach pod płytki) do 3-5 cm (przy kablach lub matach w wylewce zasadniczej).

Podczas zacierania wylewki, należy zachować szczególną ostrożność, aby nie uszkodzić ani nie przesunąć położonych elementów grzewczych czy peszla z czujnikiem. To moment, w którym łatwo o katastrofę. Używaj narzędzi, które nie uszkodzą kabli i pracuj precyzyjnie. Po związaniu wylewki, powierzchnia musi być idealnie równa, stanowiąc doskonałe podłoże pod ostateczną warstwę wykończeniową podłogi.

Pełne związanie i wyschnięcie wylewki jest absolutnie niezbędne przed pierwszym uruchomieniem ogrzewania podłogowego. Czas ten jest różny dla różnych typów wylewek (cementowe wymagają z reguły 21-28 dni, anhydrytowe około 7 dni, ale proces wygrzewania zaczyna się później). Zbyt wczesne uruchomienie może spowodować pękanie wylewki.

Pamiętaj, że zimne końce maty lub kabla muszą być podłączone do puszki przez uprawnionego elektryka. To on wykona finalne połączenia i testy bezpieczeństwa.

Oto prosty przykład "życia wzięty": kiedyś na budowie układano kable grzewcze w salonie. Wykonawca starannie rozrysował plan ułożenia na izolacji. W pewnym momencie zadzwonił telefon, odwrócił się na chwilę, położył wiertarkę... prosto na właśnie ułożony kabel. Na szczęście zorientował się od razu, zanim zalano wylewkę. Kabel był uszkodzony, zestaw do wymiany. Kosztowny błąd, ale nauczka na przyszłość: pełne skupienie i ostrożność to podstawa.

Finalne testy przed pierwszym uruchomieniem, w tym protokół wygrzewania (stopniowe podnoszenie temperatury przez kilka dni, aby pozwolić wylewce powoli dojrzeć i oddać resztkową wilgoć) są niezbędne, aby zapewnić długą i bezawaryjną pracę systemu. Ignorowanie ich to ryzykowanie całą inwestycją.

Ogrzewanie podłogowe elektryczne, niezależnie od wyboru maty czy kabla, to skomplikowany proces, wymagający precyzji na każdym etapie. Od projektowania po zatopienie elementu w wylewce każdy krok ma znaczenie. Ale satysfakcja z gotowego, ciepłego podłogowego systemu grzewczego jest tego warta.
