Przewodnik 2025: Jak podłączyć ogrzewanie podłogowe do istniejącej instalacji?

Marzysz o przyjemnie ciepłej podłodze pod stopami, ale obawiasz się, że stara instalacja centralnego ogrzewania uniemożliwi realizację tego planu? Nic bardziej mylnego nowoczesne systemy niskotemperaturowego ogrzewania podłogowego można bez problemu zintegrować z istniejącą siecią grzejnikową, co nie tylko podnosi komfort termiczny w całym domu, ale także obniża rachunki za energię dzięki lepszej efektywności cieplnej i równomiernemu rozkładowi ciepła. Zapomnij o zimnych kaflach w łazience czy kuchni, które powodują dyskomfort zimą zamiast nich zyskasz łagodne, promieniujące ciepło, które działa jak naturalny radiator, eliminując zimne przeciągi i poprawiając mikroklimat w pomieszczeniach. W tym artykule znajdziesz praktyczny przewodnik krok po kroku: od analizy istniejącej instalacji, przez dobór odpowiednich pomp obiegowych i mieszaczy, po montaż i regulację, dzięki czemu tchniesz nowe życie w swój domowy system ogrzewania bez kosztownej wymiany całego układu.

• Wybór odpowiedniej metody podłączenia: układ równoległy, szeregowy czy mieszany?
• Przygotowanie podłoża pod montaż ogrzewania podłogowego
• Montaż rur grzewczych lub mat elektrycznych
• Integracja hydrauliczna i sterowanie systemem mieszanym

Wybór odpowiedniej metody podłączenia: układ równoległy, szeregowy czy mieszany?

Podłączenie ogrzewania podłogowego do istniejącej instalacji centralnego ogrzewania, często pierwotnie zaprojektowanej do zasilania grzejników wysokotemperaturowych, stawia przed nami fundamentalne wyzwanie techniczne. Grzejniki tradycyjnie wymagają znacznie wyższej temperatury czynnika grzewczego, typowo w przedziale 55-70°C (lub nawet więcej w starszych systemach grawitacyjnych), podczas gdy ogrzewanie podłogowe pracuje optymalnie przy temperaturze zasilania rzędu 30-45°C.

Bezpośrednie wprowadzenie wody o temperaturze 60°C czy 70°C do delikatnych rur podłogówki skutkowałoby nie tylko drastycznym wzrostem temperatury powierzchni podłogi (co jest nieprzyjemne i szkodliwe dla zdrowia oraz niektórych materiałów wykończeniowych), ale mogłoby także uszkodzić elementy systemu, jak rury PEX lub PERT, które mają swoje ograniczenia temperaturowe, często rzędu 90°C, ale długotrwałe narażenie na wysokie temperatury skraca ich żywotność.

W związku z tym kluczowe staje się zastosowanie rozwiązań, które pozwolą "obniżyć" temperaturę wody trafiającej do pętli podłogowych. Istnieją głównie trzy metody realizacji tego zadania, choć w praktyce najczęściej stosuje się wariant mieszany lub równoległy ze specjalnymi zabezpieczeniami.

Zobacz także Jak podłączyć sterownik do ogrzewania podłogowego

Metoda szeregowa polegałaby na przepuszczeniu wody przez system podłogówki, a następnie, już schłodzonej, do grzejników. Jest to jednak rozwiązanie rzadko stosowane i problematyczne. Temperatura powrotu z podłogówki (około 5-10°C niższa niż zasilanie, czyli 25-40°C) jest zazwyczaj zbyt niska, aby efektywnie zasilać grzejniki, chyba że zostały one przewymiarowane lub system grzejnikowy również wymaga bardzo niskich temperatur, co w przypadku modernizacji starej instalacji jest mało prawdopodobne. Co więcej, regulacja obu obiegów jednocześnie staje się niezwykle trudna i często prowadzi do kompromisów, gdzie ani podłogówka, ani grzejniki nie działają z optymalną wydajnością.

Układ równoległy oznacza, że obieg grzejnikowy i obieg podłogowy są od siebie niezależne, a woda do podłogówki jest pobierana bezpośrednio z zasilania instalacji głównej, ale jej temperatura jest następnie obniżana przed wejściem do rozdzielacza podłogowego. To najczęściej stosowane rozwiązanie, wymagające instalacji tzw. grupy mieszającej.

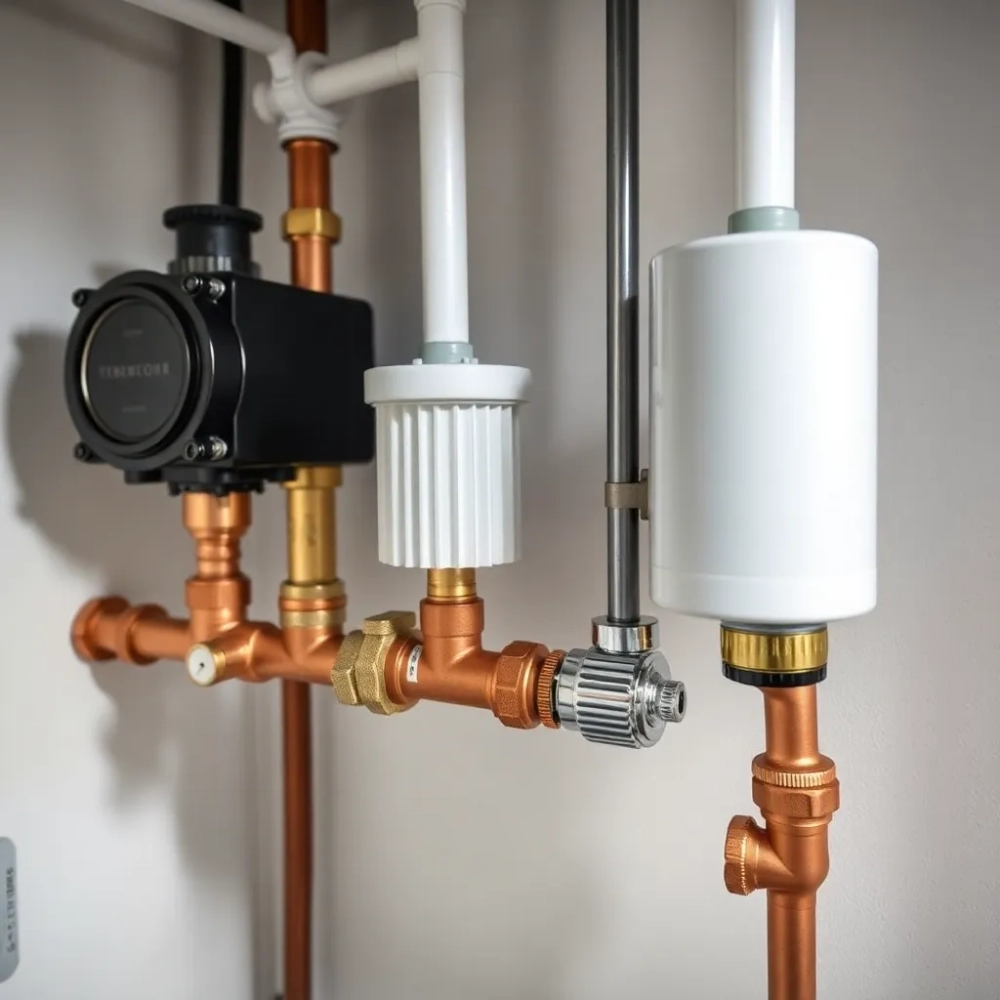

Grupa mieszająca to serce systemu integrującego podłogówkę z wysokotemperaturowym CO. Składa się z pompy obiegowej dedykowanej tylko dla obiegu podłogowego oraz zaworu mieszającego, zazwyczaj trójdrogowego lub czterodrogowego. Zawór ten działa w taki sposób, że miesza gorącą wodę z zasilania głównego obiegu z chłodniejszą wodą powracającą z pętli podłogowych, uzyskując pożądaną niską temperaturę zasilania dla podłogówki (np. 35-40°C). Pompa w grupie mieszającej zapewnia odpowiedni przepływ przez pętle podłogowe, pokonując opory hydrauliczne i cyrkulując wodę tylko w tym niskotemperaturowym obiegu. Jest to standardowe i sprawdzone rozwiązanie. Często stosuje się dodatkowe zabezpieczenia, takie jak termostaty bezpieczeństwa montowane na zasilaniu podłogówki, które w przypadku awarii zaworu mieszającego i podania zbyt gorącej wody, wyłączą pompę obiegową podłogówki, chroniąc system przed przegrzaniem. Temperatura progowa dla takiego termostatu to zwykle 50-55°C.

Polecamy Jak podłączyć termostat do ogrzewania podłogowego

Układ mieszany (lub częściej nazywany układem z dwoma niezależnymi obiegami, gdzie jeden jest zasilany wysoką temperaturą, a drugi niską, z zastosowaniem wspomnianej grupy mieszającej) pozwala na optymalną pracę obu typów ogrzewania. Grzejniki w pokojach o większym zapotrzebowaniu na ciepło lub tam, gdzie szybkie dogrzanie jest pożądane, mogą pracować na wysokiej temperaturze zasilania (np. 60°C), podczas gdy podłogówka w pomieszczeniach takich jak łazienka, kuchnia czy salon, będzie zasilana niską temperaturą (np. 40°C), zapewniając stałe, komfortowe ciepło od podłogi.

Istnieje także mniej popularna, ale możliwa metoda obniżenia temperatury przy użyciu płytowego wymiennika ciepła. Wymiennik całkowicie fizycznie oddziela obieg podłogówki od obiegu głównego. Woda z głównego obiegu przepływa przez jedną stronę wymiennika, oddając ciepło wodzie w obiegu podłogowym po drugiej stronie, która jest niezależna i zasilana własną pompą oraz zbiornikiem wyrównawczym. To rozwiązanie zapewnia doskonałą separację hydrauliczną i chroni system podłogowy przed ewentualnymi zanieczyszczeniami z wiekowej instalacji głównej. Jest to jednak rozwiązanie droższe, wymagające dwóch pomp, wymiennika i dodatkowych zabezpieczeń. Znajduje zastosowanie np. gdy istnieje obawa o stan techniczny lub zanieczyszczenie głównego systemu, co mogłoby szybko pogorszyć stan nowego obiegu podłogówki.

Wybór konkretnej metody, a w szczególności dobranie parametrów grupy mieszającej (wielkość zaworu mieszającego, moc pompy), powinien być poprzedzony analizą projektu. Specjalista może wyliczyć zapotrzebowanie na ciepło dla pomieszczeń z podłogówką i określić wymagane przepływy oraz ciśnienia. Na przykład, dla domu o powierzchni 150m², z czego 50m² ma ogrzewanie podłogowe (ok. 500 metrów bieżących rury 16mm, ułożonej co 10cm), wymagany przepływ w obiegu podłogowym może wynosić około 5-8 l/min, co wymaga odpowiednio dobranej pompy o niewielkim ciśnieniu podnoszenia (ok. 2-4 mH2O). Dobór pompy jest kluczowy, by nie generowała nadmiernego hałasu i zużycia energii, jednocześnie zapewniając cyrkulację.

Polecamy Jak podłączyć elektryczne ogrzewanie podłogowe

Podsumowując, w przypadku integracji ogrzewania podłogowego z istniejącą instalacją, optymalna metoda podłączenia to niemal zawsze układ równoległy z zastosowaniem grupy mieszającej, ewentualnie rozważenie płytowego wymiennika ciepła w specyficznych przypadkach. Metoda szeregowa jest zazwyczaj niewskazana. Niezależnie od wyboru, bezwzględnie konieczne jest zastosowanie elementów obniżających temperaturę zasilania do wartości bezpiecznych dla podłogówki i komfortowych dla użytkownika.

Właściwy dobór elementów integracyjnych, takich jak grupa mieszająca, zależy od powierzchni ogrzewania podłogowego, gęstości ułożenia rur i oczekiwanej mocy cieplnej. Przykładowo, dla 50m² podłogówki, typowa grupa mieszająca może kosztować w przedziale 800-1500 zł (pompa+zawór+termostat+podstawowe złączki). Skonsultowanie planu z doświadczonym instalatorem lub projektantem jest bezcenne, by uniknąć kosztownych błędów. "Kto nie ma w głowie, ten ma w nogach" to przysłowie doskonale pasuje do planowania hydraulicznego. Odpowiednie zaplanowanie na papierze oszczędza frustracji na etapie wykonawczym i w przyszłości. Dobrze zaprojektowany i wykonany system grzewczy to inwestycja na lata, która procentuje nie tylko komfortem, ale też niższymi rachunkami za energię dzięki optymalnej pracy obu obiegów. Zaniedbanie nawet pozornie drobnego szczegółu, jak np. brak izolacji krawędziowej, może znacząco obniżyć efektywność całego systemu.

Przygotowanie podłoża pod montaż ogrzewania podłogowego

Zanim na powierzchni przyszłej ciepłej podłogi pojawi się pierwsza rura czy mata grzewcza, konieczne jest solidne przygotowanie podłoża. Etap ten, choć często postrzegany jako żmudny i mniej ekscytujący niż sam montaż, jest absolutnie kluczowy dla prawidłowego funkcjonowania, trwałości i efektywności systemu ogrzewania podłogowego. Ignorowanie tych podstawowych kroków może prowadzić do poważnych problemów w przyszłości, takich jak nierównomierne nagrzewanie, pękanie wylewki, straty ciepła czy uszkodzenie elementów grzewczych.

Pierwszą zasadą przygotowania jest czystość i równość podłoża. Powierzchnia, na której będzie układana izolacja i następnie system grzewczy, musi być wolna od wszelkich zanieczczeń kurzu, gruzu, resztek tynku czy starych posadzek. Należy dokładnie odkurzyć, a w razie potrzeby, także umyć i wysuszyć całą powierzchnię. Duże nierówności muszą zostać zniwelowane. Zaakceptowalne odchyłki od płaszczyzny są zazwyczaj minimalne, nie powinny przekraczać 2-3 mm na długości 2 metrów. Większe nierówności należy wypełnić masą samopoziomującą lub wylewką wyrównującą, dbając o jej dokładne związanie i wyschnięcie.

Drugim, niezwykle ważnym aspektem jest wilgotność podłoża. Układanie warstw izolacyjnych i systemu grzewczego na wilgotnej powierzchni jest przepisem na katastrofę. Wilgoć uwięziona pod wylewką nie tylko może powodować problemy z późniejszym wykończeniem podłogi (np. odspajanie płytek czy paneli), ale także negatywnie wpływa na proces schnięcia samej wylewki i może prowadzić do jej osłabienia lub pękania. Pomiar wilgotności jest niezbędny, zwłaszcza w przypadku świeżego betonu. Typowo akceptowalna wilgotność podkładu cementowego przed ułożeniem hydroizolacji wynosi <2,5-3% CM, a dla podkładów anhydrytowych <0,3-0,5% CM. Do pomiaru służą specjalistyczne wilgotnościomierze. W przypadku zbyt wysokiej wilgotności, należy zastosować odpowiednie środki do osuszania lub po prostu cierpliwie czekać, aż podłoże osiągnie odpowiednie parametry.

Po uzyskaniu czystej, równej i suchej powierzchni, kolejnym krytycznym krokiem jest izolacja termiczna. Pominięcie lub niewystarczająca grubość izolacji termicznej pod systemem ogrzewania podłogowego to jedna z najczęściej popełnianych (i najkosztowniejszych w skutkach) pomyłek. Izolacja ma za zadanie skierować całe ciepło produkowane przez podłogówkę w górę, do pomieszczenia, zamiast pozwalać mu uciekać w dół, do nieogrzewanych przestrzeni (piwnica, grunt) lub niższych kondygnacji. Typowe materiały izolacyjne to płyty styropianowe (EPS polistyren ekspandowany) lub polistyren ekstrudowany (XPS). XPS ma zazwyczaj lepsze parametry izolacyjne i wytrzymałość na ściskanie niż EPS o tej samej grubości. Grubość izolacji powinna być dobrana w zależności od tego, czy pomieszczenie znajduje się nad przestrzenią ogrzewaną, czy nieogrzewaną. Nad nieogrzewanym podłożem zaleca się zastosowanie izolacji o grubości minimum 8-10 cm EPS 100 lub 5-6 cm XPS. Nad pomieszczeniami ogrzewanymi często wystarczy cieńsza warstwa, np. 3-5 cm, choć zasada "im grubiej, tym lepiej" zawsze znajduje tu zastosowanie. Płyty izolacyjne muszą być układane ściśle jedna przy drugiej, aby zminimalizować mostki termiczne.

Nie można zapomnieć o izolacji krawędziowej, czyli specjalnych taśmach z pianki polietylenowej o grubości zazwyczaj 8-10 mm. Układa się je wzdłuż wszystkich ścian, słupów i innych elementów konstrukcyjnych przylegających do wylewki. Taśma dylatacyjna krawędziowa pełni podwójną funkcję: po pierwsze, tworzy szczelinę dylatacyjną, która umożliwia swobodne rozszerzanie się wylewki podczas nagrzewania, zapobiegając jej pękaniu i uszkodzeniu ścian; po drugie, stanowi izolację termiczną na styku podłogi ze ścianą, zapobiegając stratom ciepła przez przegrody pionowe. Taśma powinna wystawać ponad planowany poziom wylewki, a jej nadmiar odcina się po związaniu betonu.

Jeśli podłoże to świeża wylewka betonowa lub grunt, konieczne jest zastosowanie hydroizolacji (folii paroizolacyjnej). Chroni ona warstwy izolacyjne i system grzewczy przed wilgocią wznoszącą się z podłoża. Najczęściej stosuje się folię polietylenową o minimalnej grubości 0,2 mm. Folię należy układać na płytach izolacyjnych (lub bezpośrednio na podłożu, jeśli izolacja jest wilgocioodporna i nie wymaga takiej ochrony od spodu), z zakładami minimum 10-15 cm, klejonymi wodoszczelną taśmą. Folia powinna być wywinięta na ściany ponad poziom planowanej wylewki, podobnie jak taśma krawędziowa, tworząc "wannę" izolującą od wilgoci. W pomieszczeniach mokrych, jak łazienka, dodatkowo wymagana jest hydroizolacja podpłytkowa na samej wylewce, ale to już kolejny etap prac.

W niektórych systemach suchych, np. gdy rury układa się w specjalnie frezowanych płytach lub suchym jastrychu, wymagania dotyczące podłoża mogą się nieco różnić, ale ogólna zasada równo, sucho, z izolacją termiczną pozostaje ta sama. Na przykład, suche systemy mogą być lżejsze i szybsze w instalacji, ale często są droższe i wymagają idealnie równego podłoża bez stosowania wylewek wyrównujących w tradycyjnym sensie.

Staranne przygotowanie podłoża może wydłużyć czas realizacji projektu o kilka dni (np. na schnięcie wylewki wyrównującej), ale zapewnia spokój ducha na długie lata. Powiedzmy sobie szczerze, poprawienie źle wykonanej podłogówki, na przykład bez izolacji, jest w praktyce niemożliwe bez zrywania całej konstrukcji podłogi to kosztowne i niszczące przedsięwzięcie. Stare polskie przysłowie "pośpiech jest złym doradcą" ma tutaj zastosowanie w 100%. Inwestycja w dobre materiały izolacyjne i dokładne ich ułożenie to zaledwie niewielki procent kosztów całego systemu, ale przekłada się na znaczące oszczędności energii cieplnej przez cały okres eksploatacji.

Koszt materiałów do przygotowania podłoża (izolacja termiczna EPS/XPS, taśma krawędziowa, folia paroizolacyjna) dla 50m² powierzchni może wynosić orientacyjnie 500 1500 zł, w zależności od wybranej grubości i rodzaju izolacji oraz producenta. To stosunkowo niewielka kwota w porównaniu do kosztu rur, rozdzielacza i grupy mieszającej, a jej znaczenie dla efektywności systemu jest fundamentalne. Nie wolno na tym etapie oszczędzać ani przyspieszać procesu. Odpowiednie przygotowanie podłoża to dosłownie fundament ciepłego domu z ogrzewaniem podłogowym.

Czas potrzebny na przygotowanie podłoża na 50m² powierzchni, zakładając, że podłoże jest względnie równe i suche (nie wymaga masy samopoziomującej), to typowo 1-2 dni pracy dla dwóch osób. Jeśli konieczne jest wyrównywanie lub czekanie na wyschnięcie, czas ten oczywiście się wydłuży. Warto dodać, że podłoże drewniane wymaga specyficznego podejścia i zazwyczaj stosuje się na nim suche systemy zabudowy lub specjalne rozwiązania konstrukcyjne, aby uniknąć problemów z wilgocią i przenoszeniem obciążeń.

Przed przystąpieniem do montażu rur, upewnij się, że wszystkie warstwy są ułożone prawidłowo: czysta, równa, sucha powierzchnia, izolacja termiczna, taśma krawędziowa i hydroizolacja. "Diabeł tkwi w szczegółach", a w przypadku ogrzewania podłogowego, te szczegóły ukryte są właśnie w warstwach pod wylewką. Pomiar laserem lub długą łatą po ułożeniu izolacji pozwala zweryfikować, czy płyty są ułożone w jednej płaszczyźnie, co jest ważne dla późniejszej, równej grubości wylewki. Warto pamiętać, że solidnie przygotowane podłoże to gwarancja, że kolejne etapy instalacji przebiegną sprawnie i bez niespodzianek.

Montaż rur grzewczych lub mat elektrycznych

Gdy podłoże jest już pedantycznie przygotowane czyste, suche, równe, izolowane termicznie i zabezpieczone przed wilgocią nadchodzi moment ułożenia samego serca systemu: rur grzewczych w przypadku ogrzewania wodnego lub mat elektrycznych w przypadku systemu elektrycznego. To etap, który wizualnie zmienia przestrzeń i nadaje kształt przyszłemu rozkładowi ciepła w pomieszczeniu.

Dla systemu wodnego, najczęściej stosuje się rury wykonane z PEX (polietylen sieciowany), PERT (polietylen o podwyższonej odporności termicznej) lub rzadziej rury wielowarstwowe (np. PEX-Al-PEX). Rury PEX i PERT mają dobrą elastyczność i trwałość w wysokich temperaturach i ciśnieniach, są też odporne na korozję. Standardowa średnica rur do ogrzewania podłogowego wynosi 16 mm lub 17 mm, rzadziej 20 mm. Grubsze rury stosuje się na większych powierzchniach lub w miejscach o wyższym zapotrzebowaniu na ciepło. Montaż rur polega na ich ułożeniu na przygotowanym podłożu w pętlach o określonym rozstawie.

Rozstaw rur ma kluczowe znaczenie dla równomierności temperatury podłogi i mocy grzewczej systemu. W miejscach, gdzie potrzebna jest większa moc cieplna, np. w łazienkach, przy oknach tarasowych czy w pomieszczeniach o dużych stratach ciepła, rozstaw rur jest gęstszy, np. co 10-15 cm. W środkowych strefach pomieszczeń o mniejszym zapotrzebowaniu na ciepło, rury mogą być układane rzadziej, np. co 20-30 cm. Zastosowanie zmiennego rozstawu pozwala zoptymalizować system i uniknąć przegrzewania niektórych stref, jednocześnie zapewniając komfort termiczny wszędzie. Długość pojedynczej pętli rury zazwyczaj nie powinna przekraczać 80-100 metrów dla rury 16mm, aby opory hydrauliczne nie były zbyt wysokie i pompa obiegowa mogła zapewnić odpowiedni przepływ. Dla dłuższych pętli konieczne jest zastosowanie rur o większej średnicy lub podział powierzchni na większą liczbę krótszych pętli.

Układanie rur może odbywać się według różnych wzorów, najpopularniejsze to: ślimakowy (bifilarny) i meandrowy (serpentynowy). Układ ślimakowy, gdzie rura zasilająca i powrotna biegną obok siebie, zapewnia bardziej równomierny rozkład temperatury na powierzchni podłogi, ponieważ chłodniejsza rura powrotna kompensuje temperaturę gorącej rury zasilającej. Układ meandrowy powoduje, że początek pętli jest cieplejszy niż koniec, co może być wykorzystane np. do dogrzewania strefy okiennej poprzez ułożenie początku pętli wzdłuż okna.

Sposobów mocowania rur do podłoża jest kilka. Najpopularniejsze to klipsy mocujące przyczepiane do specjalnych listew lub mat systemowych z wypustkami, które ułatwiają zachowanie równego rozstawu. Inną metodą są takery, czyli narzędzia wbijające spinki w styropian. Można też stosować siatki zbrojeniowe (choć wymagają izolacji, by nie uszkodzić rur) lub specjalne listwy dystansowe. Klipsy lub takery powinny być stosowane co 40-50 cm na prostych odcinkach i gęściej na zakrętach (co 10-20 cm), aby rura leżała stabilnie i nie wypłynęła podczas zalewania wylewką.

Każda pętla rury jest prowadzona od rozdzielacza do najdalszego punktu pętli i z powrotem do rozdzielacza. Końcówki rur są przyłączane do belek rozdzielacza i kolektora. Belka zasilająca na rozdzielaczu często wyposażona jest w przepływomierze (rotametry), które umożliwiają wizualną kontrolę przepływu przez każdą pętlę i precyzyjne wyregulowanie, czyli zrównoważenie hydrauliczne systemu. Belka powrotna może mieć zawory termostatyczne (często przygotowane pod montaż siłowników elektrycznych), pozwalające na przyszłe sterowanie temperaturą w poszczególnych pomieszczeniach za pomocą termostatów pokojowych.

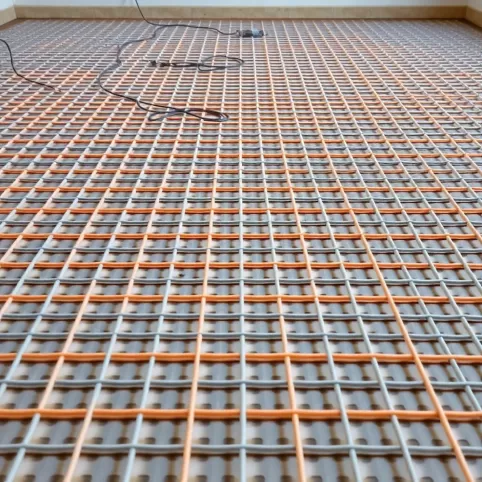

Alternatywą dla wodnego ogrzewania podłogowego jest elektryczne ogrzewanie podłogowe, najczęściej realizowane w postaci mat grzewczych lub kabli. Maty grzewcze to cienkie kable grzejne zamocowane do siatki z włókna szklanego o określonym rozstawie. Są szybkie i łatwe w montażu, idealne do mniejszych powierzchni, np. w łazienkach pod płytkami. Dostępne są w różnych mocach na metr kwadratowy, np. 100 W/m² (do pomieszczeń o małych stratach ciepła, jako wsparcie dla CO) lub 150-160 W/m² (jako główne źródło ciepła, np. w łazienkach). Kable grzejne dają większą swobodę w kształtowaniu powierzchni i rozstawu, ale ich ułożenie jest bardziej czasochłonne. System elektryczny jest prostszy w instalacji z punktu widzenia hydrauliki (nie wymaga połączenia z istniejącym CO, rozdzielaczy, pomp, grup mieszających), ale koszty eksploatacji mogą być znacząco wyższe, zwłaszcza przy ogrzewaniu dużej powierzchni i drogiej taryfie energetycznej.

Przed zalaniem rur lub mat wylewką, bezwzględnie należy przeprowadzić próbę szczelności systemu wodnego. Pętle napełnia się wodą pod ciśnieniem testowym (zazwyczaj 1,5 raza wyższe od ciśnienia roboczego, np. 4-6 bar) i pozostawia na co najmniej 24 godziny, monitorując ewentualne spadki ciśnienia, które świadczyłyby o nieszczelności. Dla systemów elektrycznych wykonuje się pomiary rezystancji kabli i izolacji, porównując je z danymi producenta, aby upewnić się, że kable nie zostały uszkodzone podczas montażu.

Po pozytywnej próbie szczelności można przystąpić do zalewania wylewką. Rury w systemie wodnym muszą być podczas zalewania napełnione wodą i pod lekkim ciśnieniem (np. 1.5-2 bar), aby zapobiec ich ściśnięciu przez wylewkę. Stosuje się różne rodzaje wylewek, najczęściej cementową lub anhydrytową. Wylewka cementowa (piaskowo-cementowa) wymaga starannego odpowietrzania i zazwyczaj grubości 4.5-6.5 cm ponad rurami, pełne wyschnięcie trwa ok. 28 dni. Wylewka anhydrytowa jest samopoziomująca, wymaga mniejszej grubości (np. 3.5-5 cm ponad rurami), jest szybsza w schnięciu (choć często wymaga tzw. wygrzewania wstępnego po kilku dniach) i lepiej otula rury, co przekłada się na lepsze przewodzenie ciepła, ale jest bardziej wrażliwa na wilgoć.

Koszty materiałów dla 50m² wodnego ogrzewania podłogowego (rura 16mm, ok. 500mb, klipsy/takery, listwy, rozdzielacz 5-sekcyjny z przepływomierzami i zaworami termostatycznymi) mogą wynosić od 2000 do 4000 zł, w zależności od producenta i jakości elementów. Koszt maty elektrycznej o mocy 150W/m² dla 5m² łazienki to orientacyjnie 400-800 zł. Cena samej wylewki (materiał + robocizna) zależy od regionu i grubości, ale dla 50m² może to być dodatkowe 2000-3500 zł.

Staranny montaż rur, z zachowaniem odpowiednich rozstawów i długości pętli, oraz prawidłowe wykonanie wylewki to etapy, których efekty są ukryte pod wykończeniem podłogi, ale mają ogromny wpływ na komfort użytkowania i koszty eksploatacji. Pomyłka na tym etapie, np. uszkodzenie rury podczas wylewania, wymagać będzie kucia wylewki, co jest problematyczne i kosztowne. "Lepiej zapobiegać niż leczyć" to mantra każdego dobrego instalatora. Wizyta doświadczonego fachowca przed i w trakcie wylewania może uchronić przed takimi wpadkami. Pamiętaj, że prawidłowe rozmieszczenie elementów grzewczych oraz szczelność i integralność całego systemu na tym etapie decydują o tym, czy ciepło będzie równomiernie rozprowadzane, a cały system będzie działał efektywnie.

Czas montażu rur grzewczych dla 50m² przez dwie osoby to typowo 1-2 dni. W przypadku mat elektrycznych, montaż na tej samej powierzchni zajmuje znacznie krócej, nawet kilka godzin. Najwięcej czasu w przypadku systemów wodnych pochłania etap wylewki i jej schnięcia, które może trwać nawet miesiąc. W tym okresie nie należy wylewki ogrzewać ani jej gwałtownie osuszać. Proces wysychania jest kluczowy dla uzyskania odpowiedniej wytrzymałości. Dopiero po uzyskaniu odpowiedniej wilgotności (znowu wracamy do <3% dla cementu, <0.3% dla anhydrytu) można rozpocząć tzw. wygrzewanie wylewki, czyli stopniowe podnoszenie temperatury czynnika grzewczego, aby wylewka "dojrzała" przed ułożeniem ostatecznego wykończenia podłogi. Ten proces wygrzewania również powinien odbywać się według ściśle określonego protokołu, np. rozpoczynając od 25°C zasilania przez 3 dni, a następnie podnosząc temperaturę o 5°C dziennie do temperatury maksymalnej (ok. 45°C), a potem stopniowo ją obniżając.

Właśnie to połączenie rygoru technicznego z cierpliwością jest kluczem do sukcesu. Choć pokusa szybkiego zakończenia prac może być duża, przyspieszenie procesu schnięcia wylewki lub pominięcie etapu wygrzewania to prosta droga do problemów z posadzką w przyszłości. Upewnij się, że wykonawca stosuje się do zaleceń producenta wylewki i systemów grzewczych. Prosty test na gotowość wylewki do ułożenia okładzin polega na przyklejeniu kwadratowego kawałka folii do posadzki; jeśli po 24 godzinach pod folią skrapla się para wodna, wylewka jest nadal zbyt wilgotna. Montaż to precyzja i cierpliwość. Położenie rur to sztuka optymalnego rozkładu ciepła. Odpowiedni rozstaw rur nie tylko wpływa na komfort, ale także na sprawność energetyczną systemu.

Integracja hydrauliczna i sterowanie systemem mieszanym

Ułożenie rur czy mat i wykonanie wylewki to milowy krok, ale system ogrzewania podłogowego zyskuje pełnię swoich możliwości i integracji z istniejącą instalacją grzejnikową dopiero po prawidłowym połączeniu hydraulicznym i wdrożeniu skutecznego sterowania. To jak finał orkiestry wszystkie instrumenty muszą zagrać harmonijnie, aby stworzyć symfonię idealnego komfortu cieplnego. Bez właściwej integracji i sterowania, nawet najlepiej ułożona podłogówka może okazać się frustrującym, a nawet kosztownym w eksploatacji rozwiązaniem.

Kluczowym elementem integracji hydraulicznej systemu ogrzewania podłogowego z istniejącą instalacją wysokotemperaturową jest wspomniana wcześniej grupa mieszająca lub, w specyficznych przypadkach, wymiennik ciepła. Grupa mieszająca jest zazwyczaj montowana w pobliżu rozdzielacza ogrzewania podłogowego. Składa się z dedykowanej pompy obiegowej, zaworu mieszającego (np. trójdrogowego) oraz niezbędnego osprzętu, jak zawory kulowe, termometry (mierzące temperaturę na zasilaniu i powrocie podłogówki), często także odpowietrznik i zawór spustowy.

Zasada działania grupy mieszającej opiera się na mieszaniu. Gorąca woda z głównego obiegu (np. 60°C) trafia do zaworu mieszającego. Zawór ten jest połączony z obiegiem powrotnym z podłogówki (np. 35°C). Sterowanie zaworem powoduje zmieszanie gorącej wody z chłodną wodą powrotną w proporcjach dobranych tak, aby uzyskać na wyjściu, czyli na zasilaniu obiegu podłogowego, pożądaną niską temperaturę, np. 40°C. Dedykowana pompa obiegowa UFH wymusza cyrkulację wody w obiegu podłogowym, pokonując opory pętli. Dzięki temu obieg podłogówki działa niezależnie od głównego obiegu grzejnikowego w grzejnikach wciąż może płynąć woda o wysokiej temperaturze, a w podłogówce o niskiej.

Integracja hydrauliczna to także prawidłowe podłączenie rur zasilających i powrotnych z rozdzielacza podłogówki do grupy mieszającej i dalej do głównego kolektora zasilającego i powrotnego instalacji CO. Wszystkie połączenia powinny być wykonane solidnie, z zastosowaniem odpowiednich złączek, aby zapewnić szczelność systemu. Należy pamiętać o prawidłowym odpowietrzeniu całego układu po napełnieniu go wodą, co jest kluczowe dla poprawnej pracy pompy i całego systemu.

Kolejnym fundamentalnym aspektem integracji jest równoważenie hydrauliczne. Dotyczy to zarówno równoważenia przepływów między poszczególnymi pętlami w ramach obiegu podłogowego, jak i równoważenia przepływów między obiema sekcjami instalacji grzejnikową i podłogową. W ramach podłogówki, pętle o różnej długości (a tym samym różnym oporze hydraulicznym) muszą być wyregulowane tak, aby przez każdą z nich przepływała odpowiednia ilość wody, proporcjonalna do jej długości i zapotrzebowania na ciepło w danym obszarze. Służą do tego przepływomierze na rozdzielaczu zasilającym i zawory regulacyjne na kolektorze powrotnym. Precyzyjne ustawienie przepływów gwarantuje równomierne nagrzewanie podłogi w całym pomieszczeniu. Równoważenie między obiegami grzejnikowym i podłogowym (szczególnie w systemach z jedną pompą CO i grupą mieszającą na podłogówce) jest bardziej skomplikowane i może wymagać regulacji głównych przepływów z kotła.

Bez prawidłowego zrównoważenia hydraulicznego system będzie działał nieefektywnie niektóre pętle podłogówki mogą być niedogrzane, inne przegrzane, a całe ciepło może uciekać najkrótszą drogą, np. przez bliskie pętle na rozdzielaczu. "Gdzie dwóch się bije, tam trzeci korzysta" jeśli obiegi nie są zrównoważone, system będzie pracował nierównomiernie, marnując energię.

Sterowanie systemem mieszanym (grzejniki + podłogówka) to kolejny poziom złożoności, ale i potencjału optymalizacji. Ponieważ oba systemy pracują w innych zakresach temperatur i mają inną bezwładność (podłogówka nagrzewa się i stygnie powoli), potrzebują odrębnego sterowania. Grzejniki reagują na zmiany temperatury szybko, podłogówka z dużym opóźnieniem (kilka godzin). Optymalne sterowanie polega na utrzymaniu stabilnej, niskiej temperatury zasilania podłogówki przez dłuższy czas i korygowaniu ewentualnych braków ciepła za pomocą szybszych w reakcji grzejników.

Sterowanie temperaturą w obiegu podłogowym może odbywać się na kilka sposobów. Najprostszym jest stała temperatura zasilania ustawiona na zaworze mieszającym (manualnie lub poprzez sterownik ze stałą nastawą). Bardziej zaawansowane i energooszczędne jest sterowanie pogodowe, gdzie temperatura zasilania podłogówki jest korygowana w zależności od temperatury zewnętrznej, zgodnie z ustawioną krzywą grzewczą. Gdy na zewnątrz jest zimniej, temperatura zasilania jest delikatnie podnoszona, a gdy jest cieplej obniżana. Termostaty pokojowe w pomieszczeniach z podłogówką, połączone z siłownikami elektrycznymi na zaworach termostatycznych rozdzielacza powrotnego, pozwalają na indywidualne sterowanie temperaturą w każdym pomieszczeniu. Gdy termostat w salonie osiągnie nastawioną temperaturę, wysyła sygnał do siłownika, który zamyka przepływ przez pętle w salonie. Gdy temperatura spadnie, siłownik otwiera przepływ. Taki system umożliwia precyzyjne zarządzanie komfortem cieplnym w całym domu.

Kompleksowe systemy sterowania potrafią zarządzać jednocześnie obiegami grzejnikowym i podłogowym, często z uwzględnieniem priorytetów, pór dnia i indywidualnych harmonogramów. Nowoczesna automatyka domowa (smart home) pozwala na sterowanie systemem grzewczym zdalnie, poprzez aplikację mobilną. To poziom komfortu i możliwości optymalizacji, który był nieosiągalny w tradycyjnych instalacjach.

Koszt grupy mieszającej, jak wspomniano, to orientacyjnie 800-1500 zł. Rozdzielacz (belka zasilająca i powrotna) dla 5 pętli to koszt ok. 300-600 zł. Do tego dochodzą złączki do rur (kilkadziesiąt do kilkuset złotych). Podstawowy system sterowania temperaturą zasilania podłogówki (np. termostat i siłownik na zaworze mieszającym lub termostatyczny zawór mieszający ze stałą nastawą) to dodatkowe 300-800 zł. Jeśli chcemy sterować temperaturą w poszczególnych pokojach, koszt systemu pokojowego (termostaty + siłowniki + centralka) dla np. 4 pomieszczeń może wynosić od 800 zł (system bezprzewodowy podstawowy) do 2500 zł i więcej (systemy programowalne, radiowe, integrowane z automatyką domową). Koszt robocizny przy podłączeniu hydraulicznym i uruchomieniu sterowania zależy od złożoności systemu i regionu, ale może stanowić znaczącą część całkowitego kosztu instalacji. Przykładając to do studium przypadku z 50m² podłogówki i grupy mieszającej, orientacyjny koszt elementów hydraulicznych i podstawowego sterowania to 2000-4000 zł plus robocizna.

Montaż hydrauliczny i uruchomienie sterowania wymaga wiedzy i doświadczenia. Pomyłka w podłączeniu może prowadzić do nieprawidłowej pracy zaworu mieszającego lub pompy, a nawet do awarii. Niewłaściwe zrównoważenie hydrauliczne objawi się nierównym grzaniem. Błędy w konfiguracji sterownika mogą skutkować przegrzewaniem pomieszczeń lub niedogrzewaniem i wysokimi rachunkami. "Nie od razu Rzym zbudowano", a dobrze działający system mieszany często wymaga drobnych korekt i kalibracji po uruchomieniu. Ale efekt końcowy ciepła podłoga i przyjemny klimat w domu, połączony z optymalnym zużyciem energii jest tego warty.

Integracja hydrauliczna i sterowanie to nie tylko kwestia rur i kabli, to także umiejętność "rozmowy" między obiema częściami systemu i odpowiedniego reagowania na sygnały z otoczenia (temperatura zewnętrzna, żądania ciepła z poszczególnych pomieszczeń). Zaawansowane systemy sterowania mogą nawet "uczyć się" bezwładności podłogówki i optymalizować czas jej włączania, aby osiągnąć zadaną temperaturę dokładnie na określoną godzinę. Przykład z życia wzięty: rodzina z małymi dziećmi chce, aby w łazience o 7:00 rano podłoga była już ciepła. Dzięki programowalnemu sterowaniu i znając bezwładność podłogówki (np. 3 godziny), system włączy ogrzewanie w łazience już o 4:00, zapewniając komfort punktualnie na czas, bez niepotrzebnego grzania przez całą noc.

Finalna kalibracja systemu, w tym regulacja krzywej grzewczej, nastaw temperatury i równoważenie hydrauliczne, jest kluczowa dla osiągnięcia pełnej efektywności i komfortu. Jest to zadanie dla doświadczonego instalatora, często wymagające narzędzi pomiarowych do weryfikacji przepływów i temperatur. "Kto daje i zabiera, ten się w piekle poniewiera" jeśli nie zadbasz o odpowiednią regulację po montażu, system "zabraknie" Ci obiecywanego komfortu lub pochłonie więcej energii, niż powinien. Całość działa poprawnie, gdy ciepło rozkłada się równomiernie. Można zilustrować to prostym wykresem, pokazującym, jak optymalne sterowanie temperaturą zasilania wpływa na stabilność temperatury podłogi i zużycie energii:

Wykres ten jest uproszczeniem, ale pokazuje ideę: niewielkie wahania temperatury zasilania w systemie optymalnie sterowanym (niebieska linia) utrzymują temperaturę podłogi w komfortowym, stabilnym zakresie (fioletowa linia), podczas gdy brak precyzyjnego sterowania lub zasilanie zbyt gorącą wodą (czerwona linia przerywana) prowadzi do nieprzyjemnie wysokich i mniej stabilnych temperatur powierzchni, marnotrawiąc energię. Sterowanie systemem mieszanym to zatem klucz do osiągnięcia założonych celów komfortu i oszczędności. Podsumowując, etap integracji hydraulicznej i uruchomienia sterowania wymaga precyzji, wiedzy i odpowiedniej kalibracji, co finalnie decyduje o tym, jak sprawnie i ekonomicznie będzie działać Twój nowy, zintegrowany system grzewczy.
